Formas de muelas abrasivas personalizadas: Tipo 1, Tipo 5 y Tipo 7

La forma de una muela abrasiva personalizada es una decisión de montaje antes que una decisión de rendimiento. Los tipos 1, 5 y 7 presentan una cara de rectificado periférica, pero difieren en lo que ocurre alrededor del diámetro interior: sin receso, con un receso o con dos. Esa diferencia determina la holgura de las bridas, la orientación de trabajo y si la muela puede montarse de forma segura en la máquina disponible.

Solicitar cotización

Tipo 1: cuerpo recto, caras planas y sin receso

Tipo 5: una cara plana y una cara con receso alrededor del diámetro interior

Tipo 7: ambas caras con receso alrededor del diámetro interior

Ver 1 datos más

Un diámetro exterior, espesor y diámetro interior iguales no hacen intercambiables las tres formas

Resumen

Respuesta rápida: confirme la interfaz de montaje, no solo el contorno

Los tipos 1, 5 y 7 son formas de cuerpo de muelas abrasivas convencionales con aglutinante, empleadas en rectificado periférico. En la terminología de formas ISO, el Tipo 1 es una muela recta; el Tipo 5 es una muela con receso en un lado; el Tipo 7 es una muela con receso en ambos lados. El receso es un alivio alrededor del diámetro interior en una cara lateral. No es la cara de rectificado y no cambia el diámetro exterior ni la superficie de trabajo periférica.

El receso existe para que una brida, una tuerca o el resalte del husillo puedan salvar la muela mientras la brida sigue apoyándose en una corona plana definida. Una muela Tipo 5 se emplea cuando se necesita holgura en un lado. Una muela Tipo 7 proporciona holgura en ambos lados, por eso se asocia habitualmente con muelas más anchas montadas entre bridas. El diámetro del receso P y la profundidad F —más G en la segunda cara del Tipo 7— forman parte de la geometría de la muela y deben figurar en el plano.

La forma no elige por sí sola el abrasivo, el grano, la dureza, la estructura ni el aglutinante. Una muela Tipo 1 y una Tipo 7 de las mismas dimensiones pueden suministrarse con especificaciones distintas, y una misma forma puede comportarse de manera diferente cuando cambian el material, la superficie de contacto, el refrigerante, el método de diamantado o la máquina. La forma responde a una cuestión de ajuste y holgura; la especificación responde a una cuestión de comportamiento en el rectificado. Ambas deben revisarse juntas.

El resultado útil de esta página es un registro geométrico completo. Confirme el número de tipo, la cara de trabajo, qué cara lleva el receso, D, T, H, P, F y G, la interfaz de brida y protector, el ajuste del diámetro interior, el marcado de la muela y la velocidad máxima de la máquina. Una fotografía es una prueba útil, pero no sustituye a un plano acotado ni a mediciones verificadas.

Qué debe establecerse antes de elegir una forma

Empiece por la muela existente, la máquina, la brida y el protector, no por el nombre de la forma.
El receso es una característica de holgura alrededor del diámetro interior; no es un canal de refrigerante ni una segunda cara de rectificado.
Escriba el número de tipo y todas las dimensiones del receso en el plano; D × T × H es incompleto para los tipos 5 y 7.
Haga coincidir la cara de trabajo y la cara del receso con el husillo, la brida y la tuerca antes de pedir la muela.
Que una muela encaje no significa que sea segura: verifique la velocidad máxima, el ajuste del diámetro interior, el contacto de la brida, el equilibrado y la holgura del protector.

Tipos 1, 5 y 7: qué es realmente cada forma

Los tres números de tipo describen el perfil lateral de una muela de rectificado periférico. No describen el abrasivo ni el aglutinante, y no son grados de calidad.

Tipo 1 — muela recta

Una muela recta tiene un perfil lateral plano, sin receso alrededor del diámetro interior. Sus dimensiones básicas son el diámetro exterior D, el espesor T y el diámetro interior H. Cuando ambas bridas pueden apoyar correctamente en las caras planas, es el cuerpo más sencillo de montar y la geometría más fácil de describir. El Tipo 1 abarca muchas aplicaciones de rectificado plano, cilíndrico y de herramientas, pero el nombre por sí solo no confirma que una muela concreta sea adecuada para una máquina concreta.

Tipo 5 — muela con receso en un lado

Una muela Tipo 5 tiene una cara plana y una cara con receso alrededor del diámetro interior. El receso tiene un diámetro P y una profundidad F. Proporciona holgura a una brida, tuerca o resalte del husillo para poder montar una muela más ancha cuando el espesor de montaje disponible es menor que el espesor total. Qué cara lleva el receso y qué cara presenta la superficie de rectificado debe confirmarse con el plano y la disposición de la máquina.

Tipo 7 — muela con receso en ambos lados

Una muela Tipo 7 tiene receso alrededor del diámetro interior en ambas caras. Las dos profundidades suelen identificarse como F y G, y cada una debe confirmarse por separado. Este cuerpo proporciona holgura de brida en ambos lados y se usa habitualmente en muelas más anchas montadas entre bridas. Es una geometría de montaje distinta de la Tipo 5, no una Tipo 5 con una ranura adicional.

El receso no rectifica

El receso es un alivio en una cara lateral, cerca del diámetro interior. No se convierte en la cara de trabajo periférica ni crea filos de corte. En el rectificado periférico normal, la superficie cilíndrica exterior sigue siendo la superficie de rectificado. Cualquier rectificado lateral o frontal requeriría otro tipo de muela y una revisión de aplicación independiente.

Receso no es lo mismo que aligerada, abombada o de copa

Las muelas con receso (tipos 5 y 7) no deben confundirse con muelas aligeradas, muelas de plato, muelas de copa u otras familias de formas. Fotografías parecidas pueden ocultar un perfil lateral distinto, una cara de trabajo distinta o una interfaz de montaje distinta. El número de tipo, el plano de sección y la cara de trabajo deben coincidir.

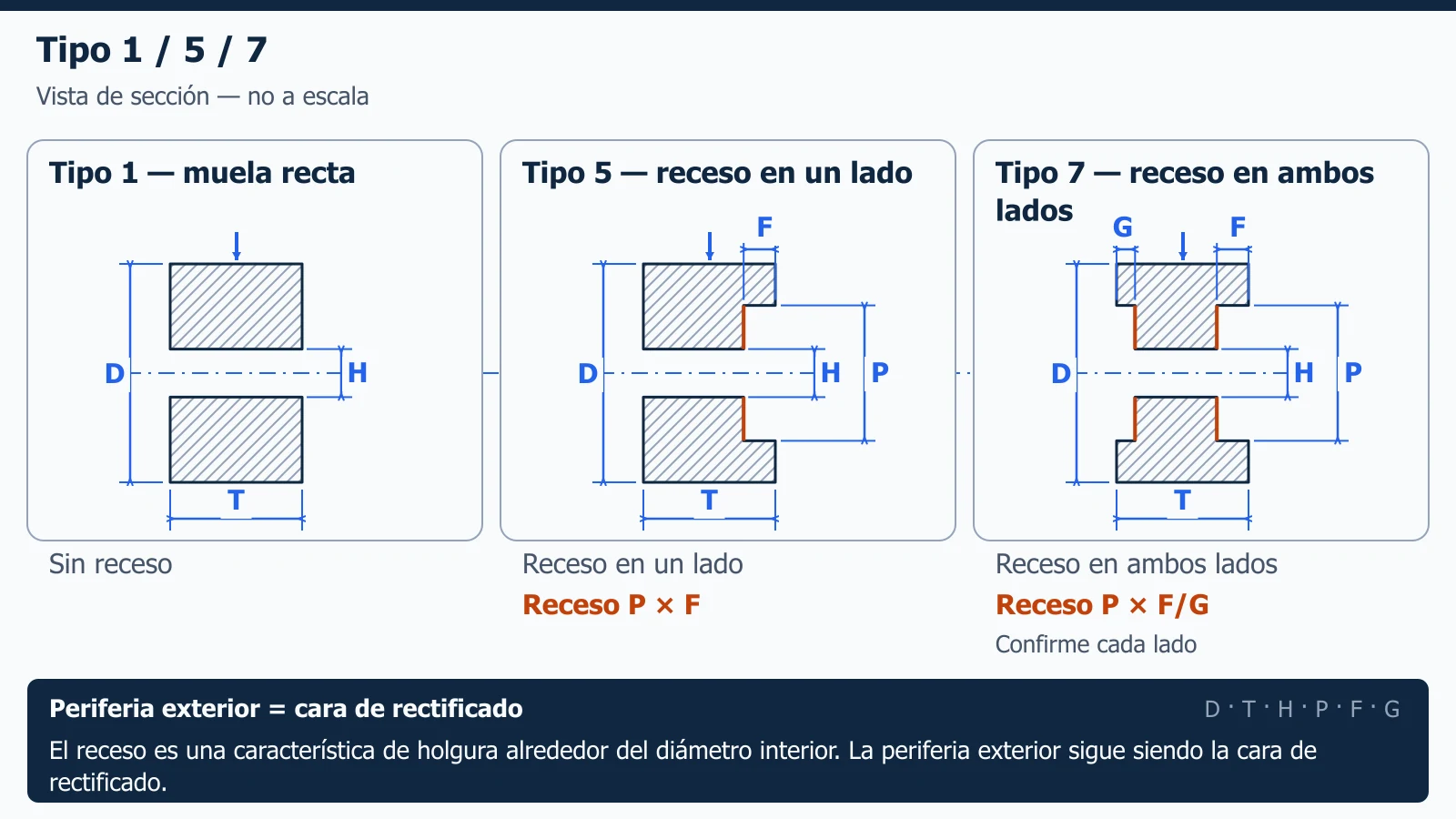

Comparación en sección de muela recta Tipo 1, muela con receso en un lado Tipo 5 y muela con receso en ambos lados Tipo 7 — El receso es una característica de holgura alrededor del diámetro interior. La periferia exterior sigue siendo la cara de rectificado.

Receso en un lado frente a ambos lados: qué cambia y qué no

Receso en un lado y receso en ambos lados describen dónde se proporciona holgura. No describen automáticamente la calidad, la rigidez, el comportamiento de corte o la precisión de la muela.

El receso en un lado proporciona holgura en una cara

El Tipo 5 se elige cuando la brida, la tuerca o el resalte del husillo necesitan espacio en un lado mientras la cara opuesta presenta una superficie plana o la posición de rectificado. La muela debe orientarse correctamente: colocar el receso en la cara equivocada puede eliminar la holgura prevista o cambiar el apoyo de la brida.

El receso en ambos lados proporciona holgura en las dos caras

El Tipo 7 se elige cuando las bridas o los elementos de montaje de ambos lados necesitan holgura. Permite montar una muela ancha entre bridas mientras cada brida apoya en un asiento rebajado definido, no en toda la cara lateral. F y G pueden ser iguales o distintas según el plano; no debe suponerse simetría.

Diámetro y profundidad del receso son una pareja

Un receso suficientemente ancho pero poco profundo puede no dar holgura a la brida o la tuerca. Un receso suficientemente profundo pero de diámetro pequeño puede no admitir la brida. La brida debe apoyar en la corona prevista sin hacer tope en el fondo del receso, y el receso no debe dejar una sección central inadecuada.

Deben indicarse la cara de trabajo y la cara del receso

Un plano de vista lateral puede parecer simétrico aunque la muela no lo sea. Marque la cara de rectificado, la cara de montaje, la cara o caras con receso y el sentido de giro cuando la máquina lo requiera. En una muela Tipo 7, marque F y G e identifique cuál es cuál.

No elija doble receso solo porque parezca más robusto

El Tipo 7 no es una mejora universal frente al Tipo 5 o al Tipo 1. Resuelve un problema de holgura en dos caras. Si la máquina tiene una brida plana en un lado y no necesita alivio allí, el receso adicional puede añadir complejidad de fabricación sin resolver una restricción real de montaje. La forma correcta es la que coincide con la interfaz verificada.

Holgura de montaje, geometría de brida y ajuste del diámetro interior

El plano de la muela y la interfaz de la máquina deben revisarse juntos. Una muela puede ser dimensionalmente correcta por sí sola y aun así no poder montarse correctamente en un husillo concreto.

Superficie de contacto de la brida

La brida debe apoyar sobre una corona plana y limpia de la muela. En una muela Tipo 1 suele ser la cara lateral plana. En las tipos 5 y 7 la brida puede asentarse dentro del receso. Confirme el diámetro exterior de la brida, el diámetro del receso P y el ancho de la corona de contacto, en lugar de suponer que cualquier superficie plana sirve.

Altura de brida y tuerca frente a profundidad del receso

El receso debe ser suficientemente profundo para la brida, la tuerca o el resalte del husillo que entra en él. Al mismo tiempo, la brida debe seguir sujetando correctamente la muela y no debe hacer tope antes de establecer contacto. Compruebe F y G con la tornillería real de montaje, no solo con un contorno de catálogo.

Ajuste del diámetro interior y casquillo

El diámetro interior H asienta la muela en el husillo o casquillo. Confirme el diámetro nominal, el ajuste o la tolerancia cuando se especifiquen, y si se permite un casquillo. La muela no debe forzarse en el husillo, y una holgura excesiva no se corrige apretando más la brida. Los casquillos deben ser correctos para la muela y no deben sobresalir en la zona de contacto de la brida.

Papeles de montaje, estado de la brida y apriete

Cuando la muela y las instrucciones de la máquina lo exijan, los papeles de montaje (blotter) se colocan entre la muela y cada brida. Las bridas deben estar planas, limpias, sin daños y ser adecuadas. Apriete solo según lo indicado por el fabricante de la muela y de la máquina; un apriete excesivo puede deformar una brida o dañar la muela. Siga las instrucciones de montaje del fabricante y los requisitos de seguridad aplicables.

Protector, velocidad y envolvente de la máquina

El receso cambia el perfil lateral y puede cambiar la posición de la muela respecto al protector, la boquilla de refrigerante, el utillaje y la pieza. Confirme que la máquina protegida admite la muela y que la velocidad del husillo no puede superar la velocidad máxima marcada en la muela. Equilibre la muela según se requiera y manténgase alejado durante la marcha inicial con el protector colocado.

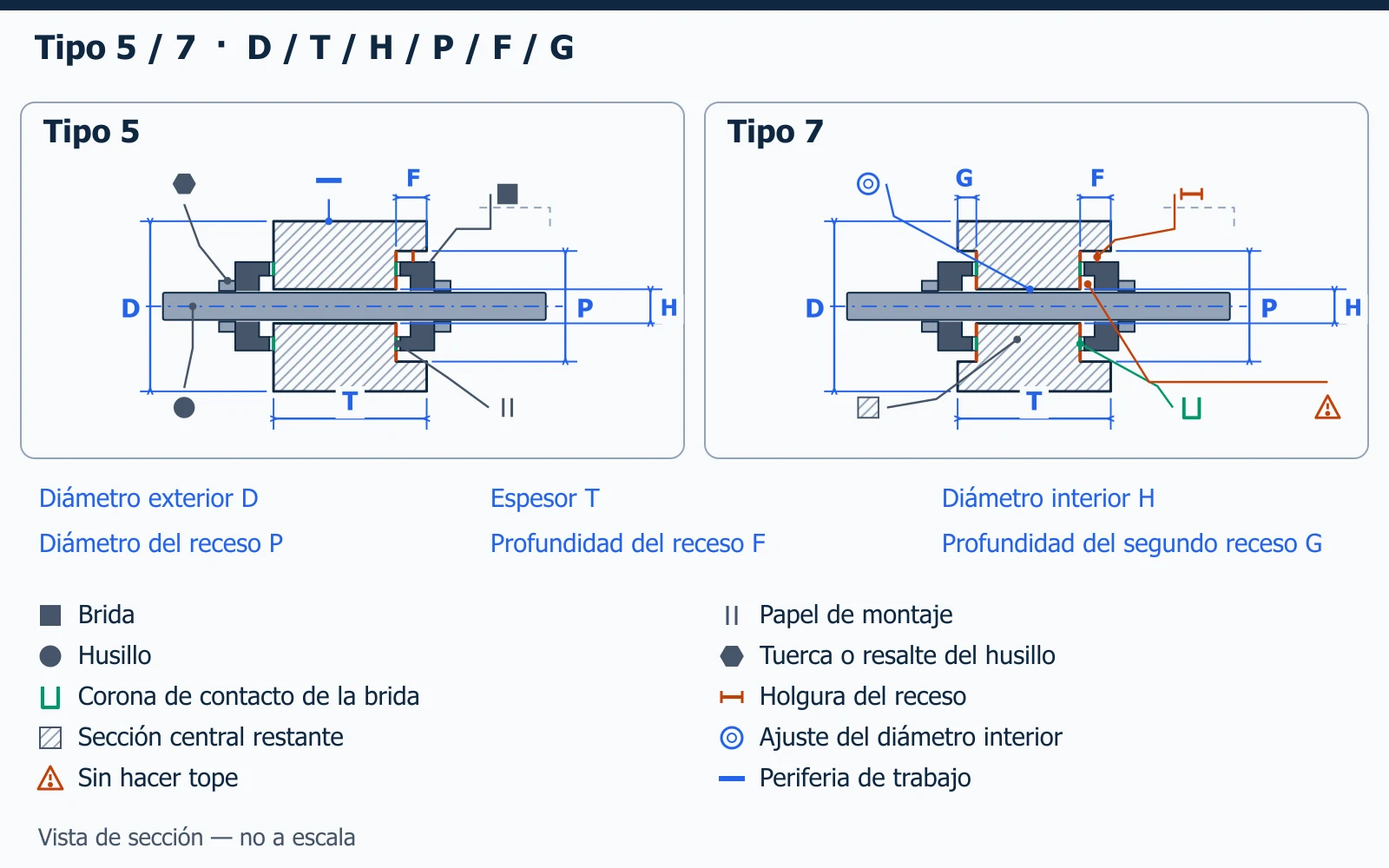

Sección acotada de los recesos de muela Tipo 5 y Tipo 7 con brida, papel de montaje, husillo y ajuste del diámetro interior — La brida debe asentar en la corona prevista, el receso debe dar holgura a la tornillería y el diámetro interior debe asentar sin forzar.

Cómo leer y confirmar el plano de una muela personalizada

Un plano es útil solo cuando indica la geometría que controla el ajuste. En muelas con receso, una vista frontal más tres cifras no es suficiente.

Lea la designación desde el número de tipo

Empiece por el número de tipo ISO o del plano: Tipo 1, Tipo 5 o Tipo 7. Después lea las dimensiones en un orden coherente: diámetro exterior D, espesor T y diámetro interior H. Para Tipo 5, añada el diámetro del receso P y la profundidad F. Para Tipo 7, añada P y ambas profundidades F y G. Confirme las unidades y la revisión del plano antes de utilizar cualquier valor.

Use una vista de sección para establecer el perfil lateral

Un corte por el diámetro interior muestra si las caras son planas, dónde empieza el receso, qué profundidad tiene y cuánto material central queda. Una vista frontal sola no puede establecer la profundidad del receso ni la orientación de la cara. Marque radios, chaflanes, alivios y cualquier elemento que controle el asiento de la brida.

Separe los valores nominales de los medidos

Si no se dispone del plano y la muela se mide, etiquete cada valor como medido. Una muela usada puede haber perdido diámetro exterior por desgaste y diamantado. Su receso actual puede ya no representar la geometría original. No presente una medición desgastada como especificación original.

Compruebe la cara de trabajo y el equilibrado en el plano

El plano debe identificar la cara de rectificado, las caras de montaje, la cara o caras con receso y, cuando corresponda, el sentido de giro. También debe indicar la especificación de la muela, la velocidad máxima de funcionamiento y cualquier requisito de equilibrado o descentramiento. Un plano que solo muestra el contorno es un croquis de identificación, no un plano de fabricación.

Resuelva las contradicciones antes de pedir

Cuando el marcado de la muela, el plano, el manual de la máquina y la muela existente no coinciden, deténgase y resuelva la contradicción. No elija el valor más cómodo. Fotografíe la muela, el marcado, la disposición de bridas y la interfaz del husillo, y envíe todo junto con la revisión del plano.

Normas y lenguaje del plano: qué dice y qué no dice un número de tipo

Las normas hacen que el plano sea legible entre proveedores. No sustituyen al plano real de la muela, las instrucciones de la máquina ni los requisitos de seguridad aplicables.

ISO 525:2020 — tipos de forma, designación y marcado

ISO 525 define los tipos de forma de productos abrasivos aglomerados, los símbolos dimensionales, los perfiles normalizados, la designación y el marcado. Es la referencia que hace comprensible «Tipo 5, D × T × H – P × F» entre distintos sistemas de plano. No confirma por sí sola que un tamaño o una especificación concreta estén disponibles.

ISO 603-1 e ISO 603-4 — dimensiones de muelas

ISO 603-1 cubre muelas para rectificado cilíndrico exterior entre puntos; ISO 603-4 cubre muelas para rectificado plano. Ambas utilizan el lenguaje de formas Tipo 1, Tipo 5 y Tipo 7. La parte aplicable y el plano del cliente determinan las dimensiones reales y las combinaciones permitidas.

Referencias relacionadas de tolerancia, equilibrado y seguridad

ISO 13942 cubre las desviaciones límite y las tolerancias de descentramiento; ISO 6103 cubre el desequilibrio admisible de los productos abrasivos aglomerados. EN 12413:2019 establece requisitos de seguridad para productos abrasivos aglomerados en Europa. En Estados Unidos, ANSI B7.1 establece requisitos de seguridad para el uso, cuidado y protección de muelas abrasivas. Confirme qué requisitos se aplican al destino y a la máquina.

El plano sigue siendo el documento que controla

Un número de tipo es una clasificación, no un pedido completo. La revisión del plano, las dimensiones, las tolerancias, la especificación, el marcado, la velocidad máxima y las notas especiales controlan la muela. Cuando la norma y el plano difieren, resuelva la diferencia con el fabricante antes de fabricar.

Selección de forma para rectificado plano y cilíndrico

El rectificado plano y el cilíndrico crean situaciones de montaje y holgura distintas, pero ninguna operación elige la forma solo por su nombre.

Rectificado plano con husillo horizontal

La muela suele rectificar con su periferia contra una superficie plana en una mesa alternativa o giratoria. Una muela recta Tipo 1 es el punto de partida habitual cuando ambas caras pueden montarse con bridas limpias y el ancho de muela es compatible con la máquina. Puede considerarse una Tipo 5 o Tipo 7 cuando una muela más ancha o una disposición concreta de brida y tuerca requiere holgura de receso.

Rectificado cilíndrico exterior

La muela rectifica el diámetro exterior de una pieza en rotación. El ancho de muela, la longitud de pieza, la estrategia de pasada o de penetración y el conjunto de bridas influyen en la elección del cuerpo. El Tipo 1 sigue siendo habitual; el Tipo 7 aparece con frecuencia cuando una muela más ancha debe situarse entre bridas con alivio en ambos lados. El husillo y la envolvente del cabezal de la máquina siguen controlando el ajuste final.

Holgura alrededor de la muela, no solo a través del diámetro interior

El receso puede dar holgura a una brida, pero la muela todavía debe salvar el protector, la boquilla de refrigerante, el utillaje y la estructura de la máquina. Compruebe toda la envolvente giratoria. Un receso lateral no crea holgura en la periferia ni garantiza el acceso a una posición de rectificado confinada.

No importe una forma de otra máquina

Una muela que funciona en una rectificadora no es automáticamente adecuada para otra con el mismo tamaño nominal de husillo. El diámetro de brida, el receso de brida, la altura de tuerca, el resalte del husillo, el diseño del protector y el límite de velocidad pueden diferir. Vuelva a confirmar la interfaz aunque las máquinas parezcan similares.

Abrasivo, aglutinante, diamantado y condiciones de rectificado

La forma del cuerpo establece el ajuste y la holgura. El sistema abrasivo y las condiciones de rectificado determinan cómo se comporta la muela una vez montada correctamente.

Abrasivos convencionales para muelas convencionales

El óxido de aluminio y el carburo de silicio son las familias de abrasivo convencional habituales para las muelas tratadas aquí. El óxido de aluminio se revisa con frecuencia para materiales férricos; el carburo de silicio, para fundición, materiales no férricos y algunos materiales no metálicos. Son orientaciones iniciales, no asignaciones universales. El material, su condición y la operación deben indicarse antes de proponer una especificación.

Aglutinante y estructura de la muela

El aglutinante vitrificado se usa ampliamente en muelas convencionales de precisión porque puede proporcionar un cuerpo rígido y una cara de corte diamantable. Los aglutinantes de resina, caucho y otros tienen características distintas y pueden convenir a otras operaciones. La dureza, la estructura y el aglutinante influyen en la retención de forma, la libertad de corte y la respuesta al diamantado. Son independientes de la forma de cuerpo Tipo 1, 5 o 7.

Geometría del receso y fabricabilidad

Un plano puede describir un receso difícil o inadecuado de fabricar en un aglutinante, diámetro y espesor concretos. Las esquinas interiores agudas, un receso profundo, una sección central restante demasiado delgada o un perfil lateral no estándar pueden requerir revisión de diseño. No todas las combinaciones están disponibles, y una solicitud no queda confirmada hasta que el fabricante ha revisado el plano.

Grano, dureza y estructura no corrigen problemas de montaje

Un grano más fino puede cambiar la textura superficial, pero no corrige una falta de planitud, una brida que no asienta o una muela que toca el protector. Una dureza más blanda puede cambiar la forma en que la muela se desgasta, pero no crea holgura. Resuelva el ajuste y el montaje primero; después revise la especificación de rectificado.

Diamantado y rectificado de forma

El diamantado restaura la cara de corte; el rectificado de forma establece la geometría de la muela. La herramienta, el método y la frecuencia deben adecuarse al aglutinante y a la forma. No diamante un receso sobre una muela recta ni agrande un receso en servicio. El receso es una característica fabricada, y modificarlo puede afectar la resistencia, el equilibrado y la seguridad.

Condiciones de rectificado que deben registrarse

Registre la velocidad superficial de la muela y la velocidad del husillo, la velocidad de la pieza, la penetración o profundidad de corte, la velocidad de avance, el tipo y suministro de refrigerante, la filtración, la rigidez de la máquina, la práctica de diamantado y el resultado de superficie o tolerancia requerido. Estas condiciones explican por qué dos muelas de la misma forma y especificación pueden comportarse de manera distinta. No debe prometerse un resultado sin una prueba controlada en la máquina real.

Guía práctica de decisión para el comprador

Utilice estas orientaciones condicionales para acotar la solicitud. Cada una sigue exigiendo el plano, la interfaz de la máquina y la comprobación de seguridad.

Ambas caras son planas y las bridas asientan correctamente

Empiece por el Tipo 1. Confirme el diámetro exterior de la brida, la superficie de contacto, el ajuste del diámetro interior, la holgura del protector y el límite de velocidad antes de tomar la muela recta existente como referencia.

Solo se necesita holgura en un lado

Evalúe el Tipo 5. Confirme qué cara lleva el receso, la cara de trabajo, P y F, las dimensiones de brida y tuerca, y si la sección central restante es adecuada. No invierta la muela para hacerla encajar.

Ambas bridas necesitan holgura en una muela ancha

Evalúe el Tipo 7. Confirme P, F y G por separado, ambos asientos de brida, la orientación de montaje y toda la envolvente giratoria de la máquina. No suponga que los dos recesos son iguales.

Solo se conocen D, T y H

No pida una muela con receso a partir de esos tres valores. Obtenga un plano o mida el receso y la orientación de las caras. Si la muela actual está desgastada, marque las mediciones como actuales, no como originales.

La muela actual encaja, pero el resultado del rectificado es deficiente

No cambie primero la forma del cuerpo. Revise la especificación de la muela, el diamantado, el refrigerante, el estado de la máquina y las condiciones de rectificado. Un cambio de forma es una decisión de ajuste, no un atajo para resolver problemas.

Se desconoce la máquina, la brida o el protector

Detenga el pedido. No puede confirmarse que una muela sea adecuada sin la interfaz de montaje. Obtenga la documentación de la máquina, las dimensiones de brida y la disposición del protector, y verifique la velocidad máxima antes de cualquier prueba.

Dónde aparece la decisión de forma

Situaciones de rectificado en las que se revisan los tipos 1, 5 y 7

Son contextos de revisión, no asignaciones automáticas de forma. La máquina, la disposición de bridas y la holgura determinan si se necesita un receso.

Rectificado plano con husillo horizontal

Ancho de muela, holgura de brida y envolvente de la máquina

Confirme cómo se monta la muela y qué cara se presenta a la pieza

Rectificado cilíndrico exterior

Holgura de brida, ancho de muela e interfaz del husillo

Revise Tipo 5 o Tipo 7 solo contra el plano real de la brida y la máquina

Muelas anchas montadas entre bridas

Ambas profundidades de receso y ambas caras de contacto de brida

Confirme F y G por separado, incluida la orientación de cada cara

Sustitución de una muela con receso existente

Dimensiones desgastadas frente a valores del plano original

Obtenga la revisión actual del plano o mida cada característica y marque los valores inciertos

Material y especificación

La forma del cuerpo y la especificación de rectificado son decisiones distintas

Los tipos 1, 5 y 7 describen el cuerpo de la muela y la geometría de montaje. No describen el abrasivo, el grano, la dureza, la estructura ni el aglutinante. Revise el material y el comportamiento del rectificado con su propia evidencia y combínelos después con la forma confirmada.

Aceros aleados y de herramientas endurecidos

Son habituales en rectificado plano y cilíndrico de precisión. Una misma forma de cuerpo puede combinarse con distintas especificaciones de abrasivo convencional, por lo que la dureza del material y la condición superficial requerida deben indicarse por separado de la forma.

Aceros al carbono y estructurales

Los aceros de ingeniería general pueden rectificarse con muelas convencionales de óxido de aluminio y un aglutinante adecuado. La decisión de forma sigue dependiendo de la interfaz de la máquina, no del grado del acero.

Aceros inoxidables

Algunos grados inoxidables son sensibles al calor y al empastamiento. La apertura de la muela, el abrasivo, la refrigeración y el diamantado pueden requerir una revisión más cuidadosa, pero esto no cambia las definiciones geométricas de los tipos 1, 5 y 7.

Fundición

El grafito de la estructura modifica la formación de viruta y el empastamiento de la muela. La geometría del receso sigue siendo una característica de montaje; el abrasivo y la estructura se revisan frente a la pieza fundida y la operación.

Aleaciones de aluminio y cobre

Los materiales no férricos blandos pueden empastar la muela con rapidez. Puede ser pertinente una especificación convencional más abierta y una refrigeración eficaz. Un receso no resuelve el empastamiento y no debe tratarse como si lo hiciera.

Ventajas

Tres reglas que evitan un error costoso de forma

La mayoría de los problemas de forma pueden preverse antes de cursar el pedido: un plano incompleto, un receso supuesto o una prueba que cambia demasiadas cosas a la vez.

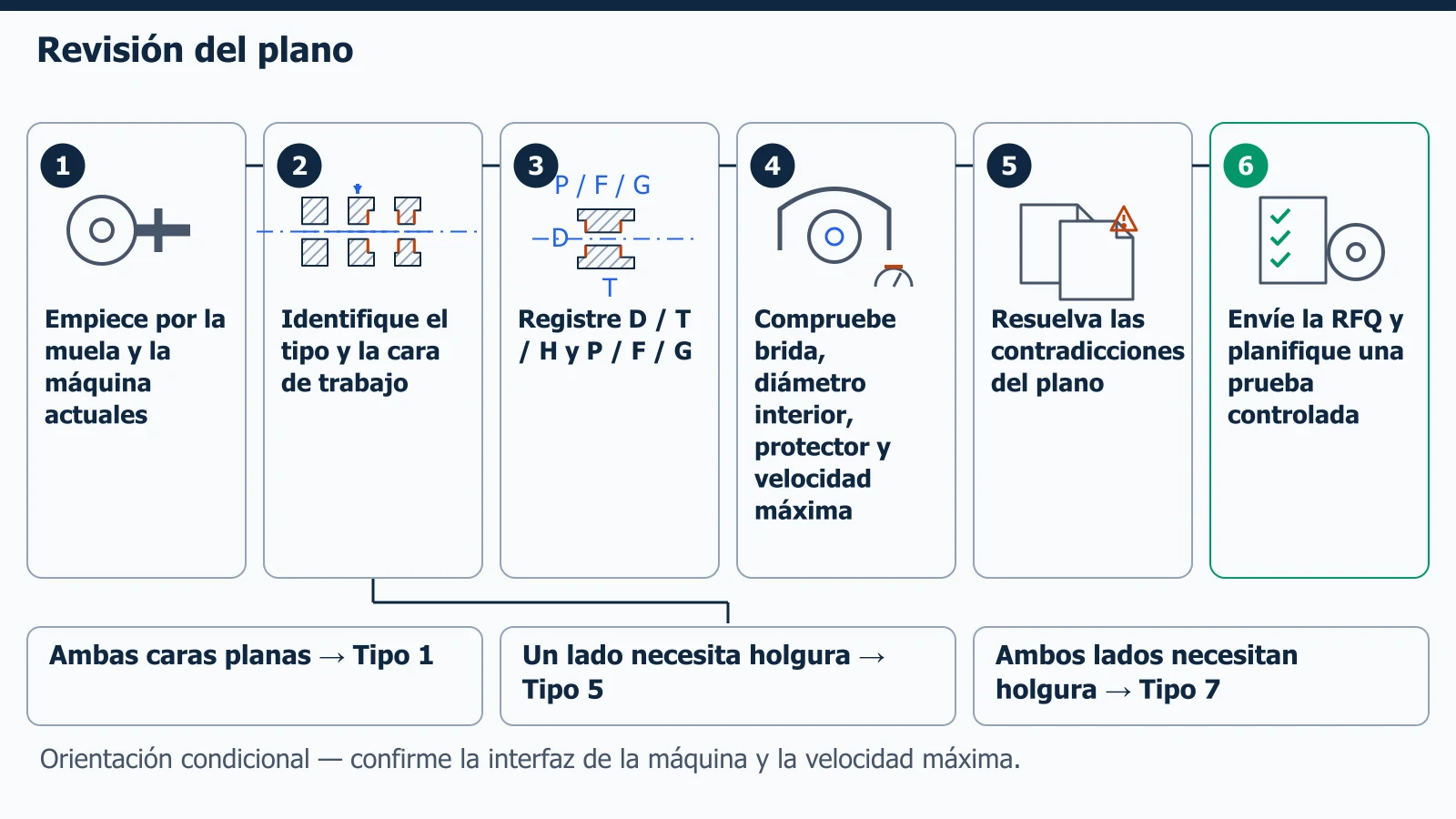

Flujo de revisión del plano y decisión de forma desde la muela y la máquina actuales hasta la RFQ y la prueba controlada — Confirme la geometría y el montaje antes de cambiar la especificación de rectificado o realizar una prueba.

Tipo 1 frente a Tipo 5 frente a Tipo 7: comparación de geometría y montaje

Esta matriz compara geometría del cuerpo, holgura e información del plano. No es una clasificación de rendimiento ni confirma la disponibilidad o idoneidad para una máquina concreta.

Perfil lateral

Tipo 1 — muela recta: Ambas caras planas; sin receso alrededor del diámetro interior
Tipo 5 — receso en un lado: Una cara plana; una cara con receso alrededor del diámetro interior
Tipo 7 — receso en ambos lados: Ambas caras con receso alrededor del diámetro interior

Dimensiones básicas

Tipo 1 — muela recta: D × T × H
Tipo 5 — receso en un lado: D × T × H – P × F
Tipo 7 — receso en ambos lados: D × T × H – P × F/G

Geometría adicional que confirmar

Tipo 1 — muela recta: Caras de contacto de brida y ajuste del diámetro interior
Tipo 5 — receso en un lado: Diámetro del receso P, profundidad F y cara del receso
Tipo 7 — receso en ambos lados: P, ambas profundidades F y G, y orientación de cada cara

Situación de montaje habitual

Tipo 1 — muela recta: Las bridas asientan en ambas caras planas
Tipo 5 — receso en un lado: Holgura en un lado para brida, tuerca o resalte del husillo
Tipo 7 — receso en ambos lados: Holgura en ambos lados, a menudo en una muela más ancha

Cara de trabajo

Tipo 1 — muela recta: Periferia exterior; cualquiera de las caras puede mirar hacia fuera si el plano lo permite
Tipo 5 — receso en un lado: Periferia exterior; confirme la cara plana y la cara del receso
Tipo 7 — receso en ambos lados: Periferia exterior; confirme ambos asientos de brida y las profundidades

Volumen abrasivo cerca del diámetro interior

Tipo 1 — muela recta: Espesor completo en la zona del diámetro interior
Tipo 5 — receso en un lado: Reducido por el receso en un lado
Tipo 7 — receso en ambos lados: Reducido por los recesos en ambos lados

Riesgo principal al copiar otra muela

Tipo 1 — muela recta: Suponer que la igualdad de D/T/H demuestra compatibilidad con la máquina
Tipo 5 — receso en un lado: Invertir la muela o utilizar la cara de receso equivocada
Tipo 7 — receso en ambos lados: Suponer que F y G son iguales o intercambiables

Información del plano que no debe omitirse

Tipo 1 — muela recta: Cara de trabajo, tolerancia del diámetro interior, especificación y velocidad máxima
Tipo 5 — receso en un lado: P, F, cara del receso, radios de esquina y sección central restante
Tipo 7 — receso en ambos lados: P, F, G, orientación de ambas caras, radios y sección central restante

Comprobación de seguridad antes de usar

Tipo 1 — muela recta: Contacto de brida, ajuste del diámetro interior, velocidad, protector y equilibrado
Tipo 5 — receso en un lado: Holgura del receso, asiento de brida, velocidad, protector y equilibrado
Tipo 7 — receso en ambos lados: Holgura de ambos recesos, ambos asientos de brida, velocidad, protector y equilibrado

Qué no indica el nombre

Tipo 1 — muela recta: Que una muela recta sirva para cualquier operación de rectificado plano o cilíndrico
Tipo 5 — receso en un lado: Que un receso haga automáticamente la muela más resistente o precisa
Tipo 7 — receso en ambos lados: Que dos recesos hagan la muela universalmente intercambiable

Característica	Tipo 1 — muela recta	Tipo 5 — receso en un lado	Tipo 7 — receso en ambos lados
Perfil lateral	Ambas caras planas; sin receso alrededor del diámetro interior	Una cara plana; una cara con receso alrededor del diámetro interior	Ambas caras con receso alrededor del diámetro interior
Dimensiones básicas	D × T × H	D × T × H – P × F	D × T × H – P × F/G
Geometría adicional que confirmar	Caras de contacto de brida y ajuste del diámetro interior	Diámetro del receso P, profundidad F y cara del receso	P, ambas profundidades F y G, y orientación de cada cara
Situación de montaje habitual	Las bridas asientan en ambas caras planas	Holgura en un lado para brida, tuerca o resalte del husillo	Holgura en ambos lados, a menudo en una muela más ancha
Cara de trabajo	Periferia exterior; cualquiera de las caras puede mirar hacia fuera si el plano lo permite	Periferia exterior; confirme la cara plana y la cara del receso	Periferia exterior; confirme ambos asientos de brida y las profundidades
Volumen abrasivo cerca del diámetro interior	Espesor completo en la zona del diámetro interior	Reducido por el receso en un lado	Reducido por los recesos en ambos lados
Riesgo principal al copiar otra muela	Suponer que la igualdad de D/T/H demuestra compatibilidad con la máquina	Invertir la muela o utilizar la cara de receso equivocada	Suponer que F y G son iguales o intercambiables
Información del plano que no debe omitirse	Cara de trabajo, tolerancia del diámetro interior, especificación y velocidad máxima	P, F, cara del receso, radios de esquina y sección central restante	P, F, G, orientación de ambas caras, radios y sección central restante
Comprobación de seguridad antes de usar	Contacto de brida, ajuste del diámetro interior, velocidad, protector y equilibrado	Holgura del receso, asiento de brida, velocidad, protector y equilibrado	Holgura de ambos recesos, ambos asientos de brida, velocidad, protector y equilibrado
Qué no indica el nombre	Que una muela recta sirva para cualquier operación de rectificado plano o cilíndrico	Que un receso haga automáticamente la muela más resistente o precisa	Que dos recesos hagan la muela universalmente intercambiable

Una RFQ basada en geometría produce una muela que encaja

Un tamaño de tres cifras basta para iniciar una búsqueda de catálogo, no para definir una muela con receso. El tipo, la cara de trabajo y las dimensiones del receso deben figurar en la consulta desde el primer mensaje.

Número de tipo y cara de trabajo
D, T, H, P, F y G según corresponda
Brida, protector e interfaz de máquina

Las dimensiones del receso son críticas para la seguridad

El receso debe dar holgura a la brida o la tuerca sin impedir que la brida apoye correctamente. Un receso demasiado poco profundo, demasiado pequeño o en la cara equivocada puede crear un montaje inseguro o inutilizable.

Confirme el diámetro exterior de la brida frente al diámetro del receso P
Confirme las profundidades F y G frente a la altura de brida y tuerca
Confirme que la sección central restante es adecuada para el diseño

Mantenga una sola variable en la prueba

Si se introduce una forma nueva junto con un abrasivo, grano y dureza nuevos, el resultado no permite identificar qué causó el cambio. Establezca primero el ajuste y el montaje, después evalúe la especificación de rectificado.

Confirme el ajuste y la holgura estáticos antes de montar
Verifique velocidad, equilibrado y protector con la documentación de la máquina
Cambie una sola variable de proceso en una prueba controlada

Lista de decisión

Lista práctica de selección para tipos 1, 5 y 7

Trabaje primero los aspectos de geometría y montaje. La especificación de rectificado puede refinarse después, pero no puede corregir un cuerpo incompatible.

1. Identifique el tipo de muela actual a partir de su marcado, su plano o una fotografía clara de la vista lateral. No deduzca Tipo 5 o Tipo 7 solo por la cara frontal.

2. Registre qué cara es la cara de rectificado y cuál lleva el receso. En Tipo 7, registre ambas profundidades y su orientación.

3. Mida u obtenga D, T y H con unidades coherentes. Marque si cada valor procede del plano o de una medición de una muela usada.

4. Añada el diámetro del receso P y la profundidad F; añada G para una muela Tipo 7. Una descripción de tres cifras es incompleta.

5. Registre el diámetro exterior y el espesor de la brida, la holgura de la tuerca o del resalte del husillo y la envolvente disponible de la máquina.

6. Confirme el ajuste del diámetro interior y cualquier casquillo. La muela debe asentarse correctamente sin forzarla ni dejar una holgura excesiva.

7. Compruebe el marcado de la muela y la velocidad del husillo de la máquina frente a la velocidad máxima de funcionamiento. Nunca supere el límite marcado.

8. Identifique el material de la pieza y su condición; después revise la familia de abrasivo por separado de la forma del cuerpo.

9. Describa la operación: rectificado plano, cilíndrico exterior, interior, sin centros u otra posición, incluida la superficie de contacto.

10. Registre la especificación de la muela, el método de diamantado y el estado de la herramienta. Un receso es geometría fabricada y no debe diamantarse sobre una muela recta.

11. Registre el tipo de refrigerante, su suministro y filtración, especialmente cuando el receso afecta al acceso alrededor de la brida o la pieza.

12. Empiece por el plano y la revisión del montaje antes de hablar de una prueba de rendimiento o de una cantidad repetitiva.

Qué enviar

Lista de verificación para una RFQ de muela personalizada

No puede cotizarse de forma fiable una muela con receso solo con diámetro exterior, ancho y diámetro interior. Estos datos permiten al proveedor comprobar ajuste, holgura, montaje y seguridad antes de hablar de especificación o precio.

Plano de la muela
Revisión actual, unidades, vistas frontal y de sección, cara de trabajo y cara o caras con receso
Tipo de muela
Tipo 1, Tipo 5, Tipo 7 o el marcado actual exacto cuando se desconoce el tipo
Diámetro exterior D
Valor del plano y, cuando corresponda, valor medido con unidades
Ancho / espesor T
Espesor total y cualquier ancho de cara de trabajo independiente
Diámetro interior H
Diámetro nominal, ajuste o tolerancia, y requisito de casquillo si existe
Geometría del receso
P, F y G cuando corresponda, más la cara y orientación de cada receso
Material de la pieza
Nombre, grado y condición del material; indique la dureza solo si se conoce por plano o medición
Operación de rectificado
Plano, cilíndrico exterior, interior, sin centros u otra posición, incluida la superficie de contacto y el sobreespesor
Máquina
Fabricante y modelo cuando estén disponibles, interfaz del husillo, dimensiones de brida, protector y envolvente disponible
Velocidad
Rango de velocidad del husillo de la máquina y velocidad máxima marcada en la muela
Refrigerante
Rectificado húmedo o seco, tipo de refrigerante, forma de suministro, filtración y cualquier problema de acceso alrededor de la brida o la pieza
Especificación de la muela
Abrasivo, grano, dureza, estructura y aglutinante exactamente como figuran en el marcado, o el registro de especificación actual
Diamantado
Tipo de herramienta, método, frecuencia y condición que lo motiva
Problema o objetivo actual
Problema de ajuste, vibración, quemado, empastamiento, acabado, tolerancia u otra condición observada, con su ubicación
Cantidad
Cantidad de prueba, demanda repetitiva prevista y si se aporta plano o muestra
Destino y contexto de aplicación
País de uso y requisitos de máquina o seguridad aplicables cuando se conozcan

Envíe estos datos mediante el formulario de cotización o escríbanos por WhatsApp para una evaluación preliminar.

Enviar datos de rectificado →

Contexto industrial

Dónde se especifica la geometría de muelas convencionales

Las mismas tres formas aparecen en distintos sectores de fabricación de precisión. El sector no elige la forma; lo hacen la máquina, la brida, el ancho de muela y la holgura.

Mecanizado de precisión general

Talleres de herramientas y rectificado de herramientas

Fabricación de componentes de automoción

Rectificado de rodamientos y componentes hidráulicos

Rectificado de rodillos y cilindros

Preguntas frecuentes

Preguntas frecuentes sobre muelas Tipo 1, Tipo 5 y Tipo 7

Respuestas directas para compradores e ingenieros que confirman la geometría de una muela convencional antes de una RFQ.

¿Cuál es la diferencia entre las muelas Tipo 1, Tipo 5 y Tipo 7?

La Tipo 1 es una muela recta con caras planas y sin receso. La Tipo 5 tiene receso en un lado alrededor del diámetro interior. La Tipo 7 tiene receso en ambos lados alrededor del diámetro interior. Las tres suelen rectificar por la periferia exterior. El receso proporciona holgura a bridas, tuercas o resaltes del husillo; no es la cara de rectificado.

¿Puedo sustituir una muela Tipo 1 por una Tipo 5 o Tipo 7 si coinciden el diámetro exterior, el espesor y el diámetro interior?

No solo con esas tres dimensiones. Una muela Tipo 5 o Tipo 7 puede no presentar el mismo contacto de brida, la misma cara de trabajo o la misma holgura lateral, y su receso puede no dar cabida a la tornillería de la máquina. Confirme el plano completo, la orientación de montaje, las dimensiones de brida y tuerca, el ajuste del diámetro interior, el equilibrado, la holgura del protector y la velocidad máxima antes de concluir que la sustitución es posible.

¿Para qué sirve el receso de una muela?

El receso es un alivio alrededor del diámetro interior en una cara lateral. Permite que una brida, una tuerca o el resalte del husillo salven la muela mientras la brida asienta en una corona definida. Puede permitir montar una muela más ancha cuando el espesor de montaje disponible es menor que el espesor total. No crea filos de corte y no es un canal de refrigerante.

¿Cómo se escriben las dimensiones del receso en el plano de una muela?

La designación habitual añade el diámetro del receso P y la profundidad F a las dimensiones básicas, quedando D × T × H – P × F para Tipo 5. En Tipo 7, ambas profundidades se indican como F/G. El plano también debe identificar la cara o caras con receso, la cara de trabajo, los radios, las tolerancias, la especificación de la muela y la velocidad máxima. Deben indicarse las unidades y la revisión del plano.

¿Es mejor el Tipo 7 que el Tipo 5 para rectificado cilíndrico?

No existe una clasificación universal. El Tipo 7 proporciona holgura en ambos lados y se usa con frecuencia en muelas más anchas montadas entre bridas, pero el Tipo 5 o el Tipo 1 pueden ser correctos cuando solo un lado necesita holgura. La máquina, la disposición de bridas, el ancho de muela, el protector y la interfaz del husillo determinan el ajuste. La especificación de rectificado es una decisión separada.

¿Puede rebajarse o modificarse después una muela recta para que encaje?

No. No modifique, corte ni alivie una muela abrasiva aglomerada para crear un receso. El receso es una geometría fabricada que afecta a la resistencia, el equilibrado y el montaje. Encargue al fabricante el plano correcto de Tipo 5 o Tipo 7 y solicite la revisión de la interfaz de montaje.

¿Qué información se necesita para cotizar una muela vitrificada personalizada?

Facilite la revisión actual del plano, el tipo de muela, D, T, H, P, F y G según corresponda, la cara de trabajo y la cara del receso, el material y la condición de la pieza, la operación de rectificado, los datos de máquina y brida, la velocidad del husillo y la velocidad máxima de la muela, el refrigerante, el método de diamantado, la especificación actual, el problema u objetivo y la cantidad requerida. Un plano de sección es más útil que una fotografía aislada.

Explorar más

Páginas relacionadas de muelas abrasivas

Continúe explorando productos, aplicaciones e información técnica relacionados.
