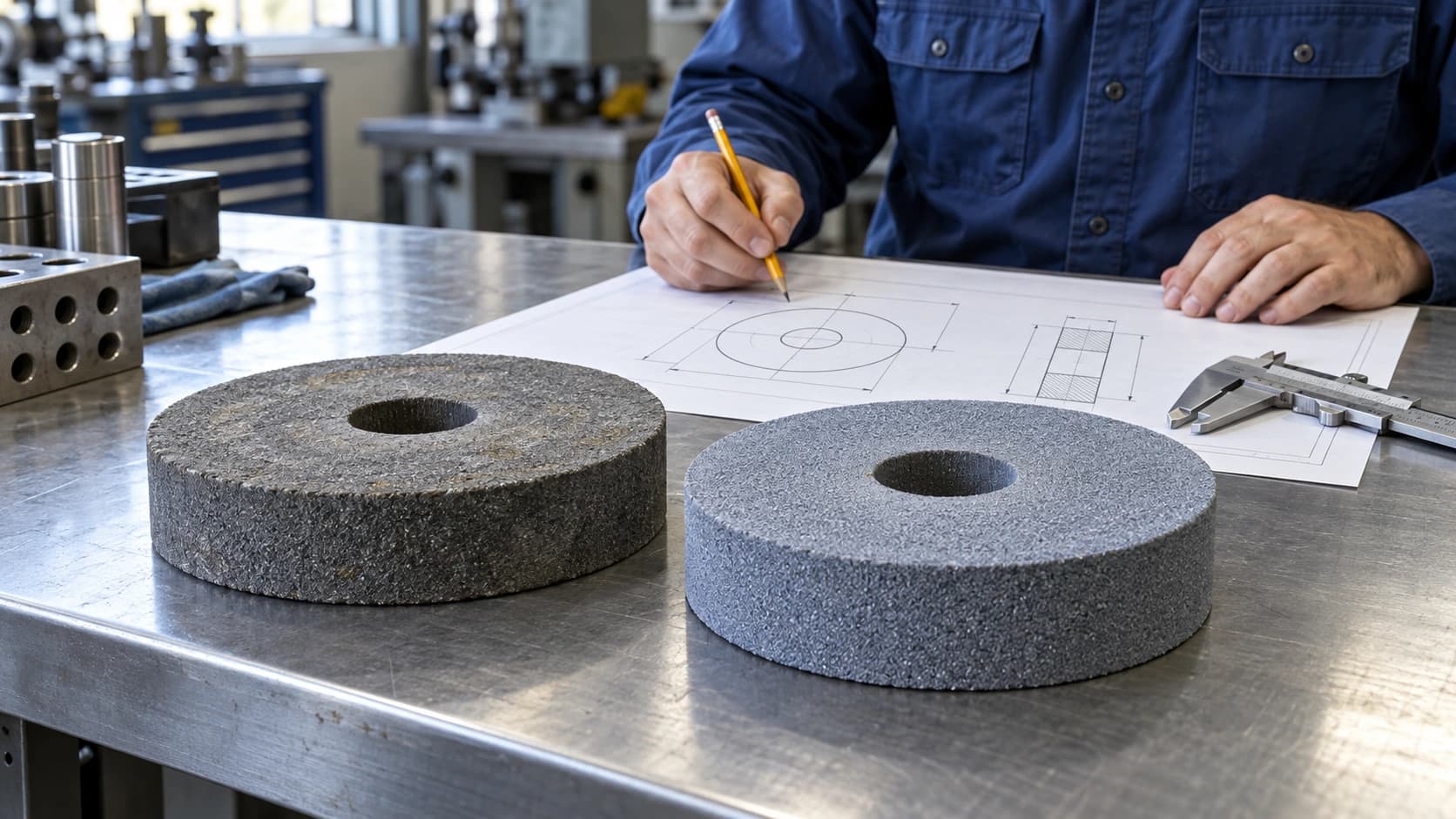

Đá mài tương đương: Điều gì phải khớp khi đổi nhà cung cấp?

Khớp kích thước là phần dễ nhất. Một đá mài cùng đường kính, cùng chiều dày và cùng lỗ trục thường sẽ lắp được lên đúng trục chính cũ, và sự chắc chắn dừng lại ở đó. Khi chuyển một đá mài sang nhà cung cấp khác, thực ra có hai câu hỏi được đặt ra cùng lúc, và chúng có câu trả lời khác nhau. Câu thứ nhất là đá mài có lắp vừa và có nằm trong mọi ràng buộc an toàn đã được xác nhận hay không. Câu thứ hai là khi chạy, nó có mài ra đúng kết quả mà nguyên công cần hay không. Nhầm lẫn giữa hai câu hỏi này là sai sót thường gặp. Một đá mài có thể lắp hoàn hảo, mang đúng ký hiệu như cũ, mà vẫn không hành xử giống đá mài nó thay thế.

Lắp vừa về kích thước là một câu hỏi; hành vi trong quy trình thực tế là câu hỏi khác

Một phần ký hiệu đá mài đã được tiêu chuẩn hóa nên so sánh được theo từng trường

Tiền tố, công thức chất kết dính và con số cấu trúc thuộc về nhà sản xuất

Gá lắp và an toàn là điều kiện tuyệt đối, không phải điểm so sánh giữa hai đá mài

Đá mài khớp thông số vẫn là ứng viên cho tới khi chạy một phép so sánh có kiểm soát

Tổng quan

Hai câu hỏi, không phải một

Một yêu cầu thay thế thường đến dưới dạng một câu hỏi duy nhất — có cung cấp được đá mài tương đương với đá này không? Bên dưới nó là hai câu hỏi phải được trả lời tách rời, vì chỉ một trong hai có thể trả lời được từ tài liệu.

Thứ nhất là gá lắp và an toàn. Đá mài có lắp lên cùng trục chính với cùng mặt bích và cùng tấm chắn, và có nằm trong mọi giới hạn đã được xác nhận áp dụng cho máy này và nguyên công này hay không? Nửa này được giải quyết bằng bằng chứng, không phải bằng so sánh: tốc độ làm việc tối đa thuộc về một sản phẩm và một thông số cụ thể, và nó không chuyển sang một đá mài chỉ trông giống vậy.

Thứ hai là đá mài có mài ra đúng kết quả nguyên công cần hay không. Điều này hoàn toàn không thể xác lập trên giấy, vì khả năng hoạt động là thuộc tính của đá mài nằm trong một quy trình chứ không phải thuộc tính của riêng đá mài. Việc đánh giá thông số cho biết một hướng có mạch lạc về mặt kỹ thuật và có đáng chạy thử hay không. Nó không thể khẳng định đá mài sẽ tương đương trong quy trình của bạn.

Bài này nói về việc cái gì nằm ở mỗi bên của ranh giới đó. Bài trình bày phần nào của thông số đá mài đã được tiêu chuẩn hóa và có thể so sánh chính đáng giữa các nhà cung cấp, phần nào thuộc về nhà sản xuất và không thể mang sang, và một lần đánh giá thay thế có thể và không thể xác lập được gì trước khi chạy bất cứ thứ gì.

Sơ đồ trình bày ký hiệu đá mài thành bảy ô ký hiệu, mỗi ô nối với một ô nhãn để trống, trong đó phần tiền tố và số ghi chú của nhà sản xuất được tách riêng khỏi năm trường tiêu chuẩn hóa. — Hình minh họa cách một ký hiệu được cấu trúc, không phải khuyến nghị thông số. Một phần ký hiệu đã được tiêu chuẩn hóa và mang cùng một nghĩa bất kể ai in ra. Tiền tố và các số ghi chú là của riêng nhà sản xuất, còn những gì nằm sau các chữ cái dùng chung thì hoàn toàn không được tiêu chuẩn hóa.

Chữ "tương đương" đang gánh quá nhiều nghĩa

Khi người mua hỏi xin một đá mài tương đương, từ đó thường đang gánh cùng lúc ba nghĩa khác nhau.

Lắp lẫn được về mặt gá lắp

Đá mài lắp lên cùng trục chính, cùng mặt bích, cùng tấm chắn, và không phải thay đổi gì ở phần giao tiếp với máy.

So sánh được về thông số

Các trường ghi trên ký hiệu khớp với nhau, nên ít nhất hai đá mài có thể được bàn đến bằng cùng một hệ thuật ngữ. Đây là thứ một phép so sánh ký hiệu xác lập được, và nó đáng có — nhưng nó không phải cùng một khẳng định với nghĩa tiếp theo.

Tương đương về kết quả

Đá mài tạo ra chi tiết đạt yêu cầu, ở năng suất chấp nhận được và chi phí chấp nhận được, trong đúng điều kiện thực tế của nguyên công. Đây là nghĩa quan trọng trong sản xuất, và cũng là nghĩa không tài liệu nào giải quyết được.

Vì sao ba nghĩa này hay bị lẫn

Hai nghĩa đầu nhìn thấy được và ghi ra được, nên chúng thường đứng thay cho nghĩa thứ ba. Việc đánh giá thông số cho biết một hướng có hợp lý hay không. Nó không thể khẳng định đá mài sẽ hoạt động ra sao, vì khả năng hoạt động là thuộc tính của đá mài nằm trong một quy trình, chứ không phải thuộc tính của riêng đá mài.

Những trường thực sự mang sang được

Đá mài liên kết thông thường hiện nay tuân theo một trình tự ký hiệu tiêu chuẩn, được quy định trong ANSI B74.13 ở Hoa Kỳ và ISO 525 ở phạm vi quốc tế. Trình tự đó là loại hạt mài, cỡ hạt, độ cứng, cấu trúc, chất kết dính — và vì đây là tiêu chuẩn, các trường này mang cùng một nghĩa bất kể ai in ra chúng.

Ký hiệu không phải một mã riêng tư

Cần nói rõ điều này, vì nhiều người vẫn mặc định ngược lại. Trong cùng một hệ ký hiệu, một con số cỡ hạt ứng với một dải xác định, và một chữ cái độ cứng nằm trên cùng một thang từ mềm đến cứng. Một chữ cái chất kết dính — V là gốm, B là nhựa resinoid, R là cao su, và các ký hiệu còn lại — đặt tên cho cùng một họ chất kết dính. Hai đá mài từ hai nhà cung cấp hoàn toàn có thể được so sánh theo từng trường một cách chính đáng.

Lưu ý cần kèm theo

Cỡ hạt thông thường được tiêu chuẩn hóa trong phạm vi một hệ, nhưng hiện có nhiều hệ đang được dùng. Thang châu Âu và thang Hoa Kỳ không giống hệt nhau, và cách ghi loại hạt mài cho siêu mài mòn lại được xử lý khác một lần nữa, cũng là nơi khác biệt giữa các hệ lớn nhất. Khi hai đá mài được ghi ký hiệu theo hai hệ khác nhau, các trường phải được quy đổi trước khi so sánh.

Việc quy đổi đó thuộc về ai

Thuộc về nhà cung cấp, và phải dựa trên chính ký hiệu in trên đá mài — không phải một phép đổi được mặc định sẵn từ trí nhớ hay từ một bảng cũ. Một phép quy đổi chưa được xác nhận cho đúng các ký hiệu đang có trước mắt là một giả định, không phải một phép dịch.

Vì sao đây chưa phải toàn bộ bức tranh

Nếu các trường tiêu chuẩn là tất cả những gì quan trọng thì việc thay đá mài chỉ là thủ tục giấy tờ. Thực tế không phải, vì ký hiệu được tiêu chuẩn hóa không đồng nghĩa với sản phẩm được tiêu chuẩn hóa.

Những trường thuộc về nhà sản xuất

Có ba thứ nằm ngoài tiêu chuẩn, và mỗi thứ đều có thể làm thay đổi hành vi của đá mài dù mọi trường nhìn thấy đều khớp.

Tiền tố

Các nhà sản xuất đặt ký hiệu hạt mài riêng của mình lên trước trình tự tiêu chuẩn — đó là các phối liệu độc quyền và các loại hạt đã qua xử lý, mang tên riêng của từng hãng. Tiêu chuẩn bao quát chữ cái đặt tên cho họ hạt mài; tiêu chuẩn không bao quát cách hãng đó phối liệu hạt, độ giòn tự vỡ, hình dạng hạt, hay cách hạt nứt vỡ khi cùn dần. Hai đá mài đều ghi oxit nhôm vẫn có thể hành xử rất khác nhau.

Chất kết dính nằm sau chữ cái

Chữ cái chất kết dính được tiêu chuẩn hóa theo họ, nhưng công thức bên trong một họ thì không. Hai đá mài gốm có thể cùng ghi chữ V mà khác nhau ở mức độ chất kết dính thực sự giữ hạt chặt tới đâu, ở cách đá mòn, và ở cách đá đáp ứng với một lần sửa. Chữ cái cho biết họ, không cho biết hành vi.

Con số cấu trúc

Đây là trường thường bị mang sang như thể nó di động được, và cũng là trường ít an toàn nhất để mang sang. Các nhà sản xuất in cấu trúc theo những cách và những thang khác nhau, và một số ghi độ xốp thành một giá trị riêng tách khỏi cấu trúc. Một con số cấu trúc chỉ có nghĩa bên trong hệ thông số được in trên chính đá mài đó. Bản thân hệ ký hiệu này được trình bày trong bài chuyên đề riêng.

Vị trí của độ cứng, và vì sao nó hay gây nhầm

Độ cứng nằm lấp lửng giữa hai nhóm. Thang đo được tiêu chuẩn hóa, nên chữ cái so sánh được. Nhưng chữ cái mô tả mức độ một chất kết dính cụ thể giữ một loại hạt cụ thể chặt tới đâu, và cả hai thứ đó đều thuộc về nhà sản xuất. Đọc một chữ cái độ cứng giữa các nhà cung cấp cho biết mỗi đá nằm ở đâu trên một thang chung, chứ không cho biết hai đá mài sẽ làm mới bề mặt cắt theo cùng một cách. So sánh được không đồng nghĩa với tương đương.

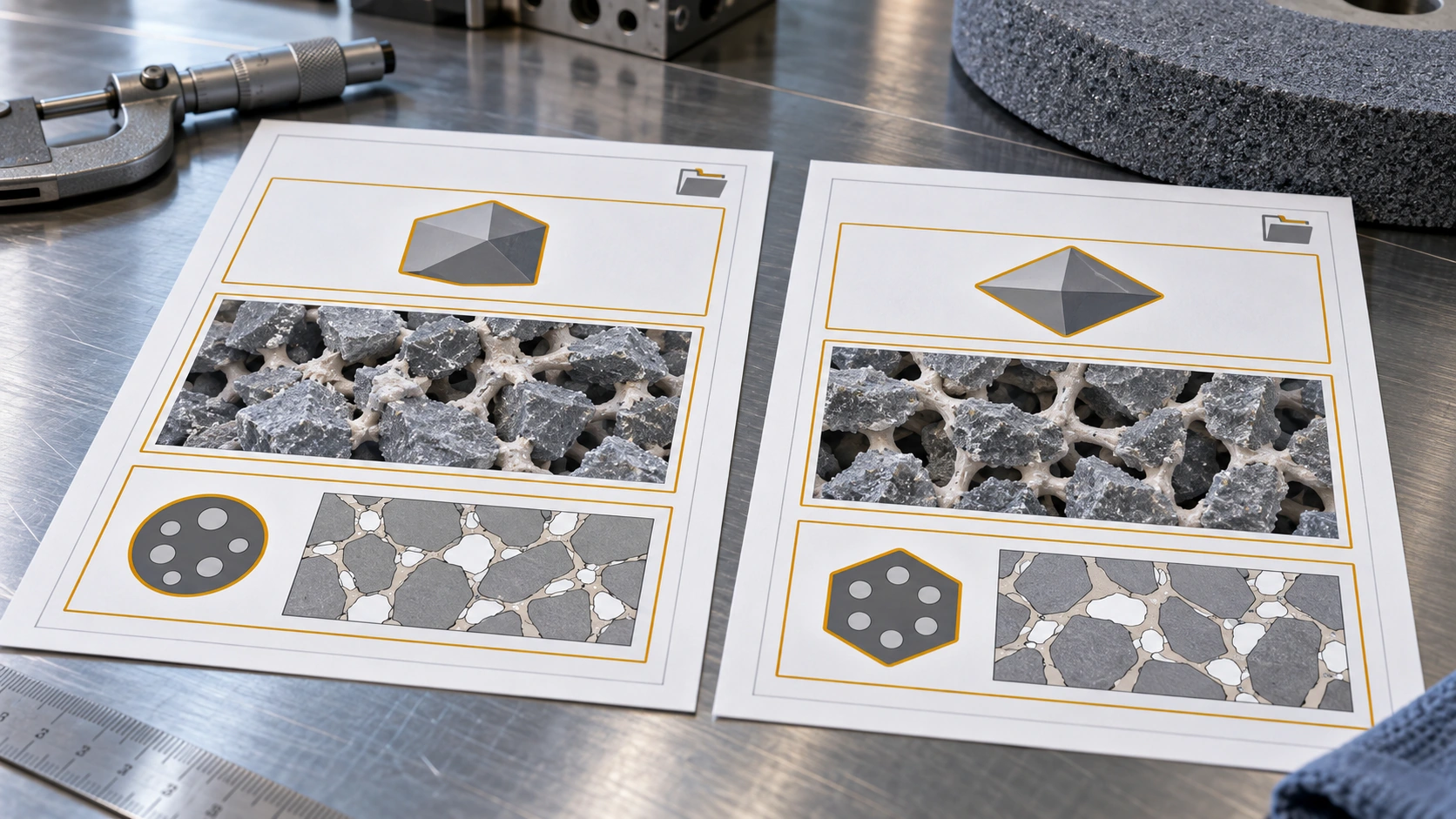

Hai bảng thông số đặt cạnh nhau cho thấy hình dạng hạt, cấu trúc hạt mài và cách ghi cấu trúc khác nhau — thể hiện những trường thay đổi theo từng nhà sản xuất chứ không mang sang được. — Hình minh họa, không phải khuyến nghị thông số. Đây là ba trường gắn với nhà sản xuất. Mọi trường còn lại trên ký hiệu đều có thể so sánh giữa các nhà cung cấp; ba trường này thì không thể mang sang như thể cùng một ký hiệu là cùng một sản phẩm.

Gá lắp và an toàn là tuyệt đối, không phải để so sánh

Toàn bộ phần trên là so sánh giữa hai sản phẩm. Một số yêu cầu thì không phải so sánh, và chúng không trở nên thương lượng được chỉ vì ký hiệu trông giống nhau.

Giới hạn tốc độ thuộc về một sản phẩm

Tốc độ làm việc tối đa là phần bắt buộc phải có trên ký hiệu theo hệ châu Âu, và nó thuộc về một sản phẩm và một thông số cụ thể. Nó không chuyển sang một đá mài trông giống vậy, mang ký hiệu tương tự, hay đến từ một catalogue có liệt kê một đá mài tương đương. Khi có nhiều hơn một giới hạn cùng áp dụng, giới hạn thấp hơn sẽ chi phối. Nếu không được ghi, không đọc được, hoặc hai nguồn mâu thuẫn nhau, việc đúng cần làm là xác nhận lại chứ không phải ước lượng. Chủ đề này có bài riêng.

Gá lắp là điều kiện, không phải phép so sánh

Tình trạng và độ khớp của mặt bích, lỗ trục và phần giao tiếp với trục chính, cùng việc tấm chắn có phù hợp với đá mài và nguyên công hay không, đều là điều kiện sử dụng an toàn chứ không phải điểm so sánh giữa hai đá mài. Một đá mài thay thế lắp vừa trục chính nhưng không vừa hệ tấm chắn thì không phải là đá mài thay thế, bất kể ký hiệu ghi gì.

Vì sao khớp thông số tốt không làm nhẹ các điều kiện này

Một thông số khớp gần là điều yên tâm về khả năng hoạt động và không nói gì về các điều kiện này. Chúng được đặt bởi chính đá mài trước mắt và bởi máy mà nó sắp lắp lên, và chúng giữ nguyên bất kể đá mài trước đó chạy tốt hay kém.

Đá mài cũ cho biết được gì và không cho biết được gì

Một lần đánh giá thay thế thường bắt đầu từ những gì còn lại của đá mài đang bị thay. Cần nói rõ mỗi thứ chứng minh được điều gì.

Ký hiệu còn đọc được

Thứ hữu ích nhất hiện có. Hãy chép lại chính xác, theo từng trường, kể cả tiền tố và các số ghi chú. Không quy đổi ký hiệu của hãng khác sang thuật ngữ của mình trong lúc chép — hãy chép nguyên văn, rồi diễn giải ở bước riêng.

Bản vẽ

Xác lập hình học mà đá mài phải thỏa mãn: đường kính, chiều dày, lỗ trục, và mọi kích thước biên dạng hay kích thước lớp hạt mài. Bản vẽ không nói gì về hành vi mài.

Mẫu đá đã mòn

Có thể được đo ở những kích thước còn sót lại sau mài mòn, và cho thấy tình trạng mà đá mài kết thúc vòng đời — bám phoi, chai, mòn mất biên dạng, hay vỡ không đều. Tình trạng đó là bằng chứng về quy trình cũng nhiều như về đá mài.

Ảnh chụp

Cho thấy hình dạng, tình trạng chung và mọi ký hiệu còn đọc được, và thường là cách nhanh nhất để xác lập đang bàn về cái gì. Ảnh không xác nhận được thông số.

Giới hạn của cả bốn thứ cộng lại

Đá mài cũ cho biết nguyên công đang chạy trên cái gì. Bản thân nó không cho biết một đá mài tương đương từ nhà cung cấp khác nên là gì — vì những trường có thể giải quyết câu hỏi đó đúng là những trường mà tiêu chuẩn không bao quát.

Lắp vừa không phải là được công nhận

Đây là chỗ các quyết định thay thế hay sai nhất, và cần tách hai sự việc thường bị gộp làm một.

Lắp được chứng minh điều gì và không chứng minh điều gì

Lắp được đá mài chứng minh đá mài vào được máy. Nó không chứng minh đá mài phù hợp. Giữa hai điểm đó là câu hỏi thật: đá mài này có tạo ra chi tiết đạt yêu cầu, ở năng suất chấp nhận được, với mức tiêu hao đá và hành vi sửa đá chấp nhận được, trên đúng máy này, hệ cấp dung dịch làm mát này và cách sửa đá này hay không.

Phép so sánh chỉ đọc được khi chỉ một thứ thay đổi

Nếu một đá mài thay thế được đưa vào cùng lúc với thay đổi cách sửa đá, thay đổi dung dịch làm mát, hay thay đổi chu trình, thì kết quả là thay đổi cả đá lẫn quy trình. Nó sẽ không cho biết nửa nào làm ra kết quả nào, và quyết định tiếp theo thừa hưởng nguyên sự mơ hồ đó.

Vì sao nên giải quyết vấn đề quy trình trước

Nếu đá mài hiện tại đang cho kết quả không chấp nhận được, thì đó là câu hỏi về quy trình trước khi là câu hỏi về nguồn cung. Một thay đổi nhà cung cấp nhằm giải quyết vấn đề quy trình thường tạo ra đúng vấn đề đó từ một nguồn mới — kèm thêm chi phí của một thay đổi giờ phải tháo gỡ.

Một lần đánh giá thay thế thực sự cần gì

Phần thông tin đầu vào cho một hướng thay thế hẹp hơn một yêu cầu tùy chỉnh đầy đủ, và được dựng quanh hai câu hỏi ngay từ đầu.

Đá mài đang được đối chiếu với cái gì

Thông số hiện tại được chép nguyên như in, máy và cách gá lắp, và kết quả nguyên công hiện đang đạt được — kết quả phải giữ được, không chỉ kết quả đang bị hụt.

Trường nào đã biết và trường nào chưa

Một ký hiệu có tiền tố không đọc được là một điểm xuất phát khác với một ký hiệu đầy đủ, và một đá mài hoàn toàn không có ký hiệu đọc được lại là một điểm xuất phát khác nữa. Nói rõ cái nào thuộc cái nào hữu ích hơn là điền vào mọi trường bằng một phỏng đoán.

Sao chép, chỉnh sửa, hay thay đổi có chủ đích

Đây là ba công việc khác nhau. Sao chép cần một hướng tương đương gần nhất. Chỉnh sửa cần biết đá mài hiện tại đang thất bại ở điểm nào. Thay đổi có chủ đích cần biết đá mài mới phải làm được điều gì mà đá cũ không làm được — và trường hợp cuối cùng này là một lần đánh giá thông số chứ không phải một lần thay thế.

Phần chi tiết quy trình quyết định tất cả có đứng vững hay không

Máy và cách gá đá mài, vật liệu và trạng thái của nó, nguyên công và vùng tiếp xúc mà nó tạo ra, dung dịch làm mát và cách nó tới được vùng mài, phương án sửa đá mài, và kết quả mà nguyên công phải bảo đảm. Phần báo giá đầy đủ của việc này có bài riêng.

Giới hạn của một lần đánh giá trên giấy

Cần nói chính xác nhà cung cấp xác lập được gì và không xác lập được gì trước khi chạy bất cứ thứ gì.

Những gì xác lập được

Một hướng đề xuất có mạch lạc về mặt kỹ thuật hay không. Hình học có phù hợp với máy và cách gá lắp hay không. Trường nào của thông số đã được tiêu chuẩn hóa và trường nào chưa. Hướng đó có đáng chạy thử hay không.

Những gì không xác lập được

Rằng đá mài sẽ tương đương trong quy trình của bạn, vì điều đó phụ thuộc vào quy trình của bạn. Đây là giới hạn của phương pháp, không phải của một nhà cung cấp cụ thể, và một nhà cung cấp khẳng định ngược lại là đang khẳng định điều họ không thể biết.

Điều gì chuyển một hướng thành một đá mài thay thế

Một phép so sánh có kiểm soát: mỗi lần một thay đổi, một mốc chuẩn được ghi lại, và một tiêu chí được thống nhất trước về việc thế nào là chấp nhận được. Đó là thứ chuyển một hướng hợp lý thành một đá mài thay thế đã được công nhận.

Cách mô tả chính xác cho tới lúc đó

Một đá mài khớp thông số là ứng viên, không phải tương đương. Đây không phải một cách nói né tránh — đó là tình trạng hiểu biết chính xác, và là cơ sở trung thực để lên kế hoạch chạy thử.

Ưu điểm

Điều gì quyết định mỗi nửa của câu hỏi

Đây là những điểm mà hai câu hỏi tách khỏi nhau. Ba mục đầu liên quan tới việc đá mài có so sánh được hay không; hai mục cuối quyết định nó có thể được coi là đá mài thay thế hay chưa.

Tiêu chuẩn bao quát trường nào

Loại hạt mài, cỡ hạt, độ cứng, cấu trúc và chất kết dính nằm trong một trình tự tiêu chuẩn hóa, nên các trường đó có thể được so sánh giữa các nhà cung cấp thay vì phỏng đoán.

Trường nào gắn với nhà sản xuất

Tiền tố, công thức nằm sau một chữ cái chất kết dính, và con số cấu trúc là của riêng nhà sản xuất và không thể mang sang như thể cùng một ký hiệu là cùng một sản phẩm.

Ràng buộc nào là tuyệt đối

Tốc độ làm việc tối đa, gá lắp và tấm chắn là điều kiện sử dụng an toàn. Chúng thuộc về một sản phẩm và một máy cụ thể, và một thông số khớp tốt không làm nhẹ chúng.

Phép so sánh có đọc được hay không

Kết quả thay thế chỉ cho biết điều gì đó nếu chỉ một thứ thay đổi. Đưa một đá mài vào cùng lúc với thay đổi quy trình tạo ra kết quả không thể quy cho nguyên nhân nào.

Đã ghi lại mốc chuẩn hay chưa

Không có kết quả hiện tại được ghi lại thì không có gì để so sánh với lần chạy thử, và cũng không có tiêu chí đã thống nhất cho việc thế nào là chấp nhận được.

Trước khi gửi yêu cầu

Đối chiếu một đá mài giữa các nhà cung cấp

Một câu hỏi thay thế dễ trả lời hơn khi ký hiệu hiện tại được chép chính xác và kết quả hiện tại của nguyên công được ghi lại. Các mục dưới đây là những gì cho phép đề xuất một hướng và, khi hợp lý, chạy thử nó dựa trên một mốc so sánh.

Ký hiệu đá mài hiện tại — Chép chính xác như in, kể cả tiền tố và các số ghi chú

Trường nào còn đọc được — Ký hiệu đầy đủ, một phần, hay không đọc được

Sao chép, chỉnh sửa hay thay đổi — Đá mài đang được khớp lại, chỉnh sửa, hay chủ đích cải thiện

Máy và gá lắp — Máy, trục chính, hệ mặt bích và tấm chắn

Bản vẽ hoặc kích thước đo được — Đường kính, chiều dày, lỗ trục, và mọi kích thước biên dạng hay lớp hạt mài

Vật liệu và trạng thái chi tiết — Kể cả độ cứng và trạng thái nhiệt luyện khi biết

Nguyên công mài — Mài phẳng, mài tròn ngoài, mài lỗ, mài vô tâm hay bố trí khác, và vùng tiếp xúc mà nó tạo ra

Kết quả hiện tại — Nguyên công đang đạt được gì, và kết quả nào phải giữ được

Dung dịch làm mát — Dùng loại nào, và cấp tới vùng tiếp xúc ra sao

Sửa đá mài — Phương án hiện có và khoảng cách đang chạy

Chạy thử và số lượng — Có thể làm mẫu hay chạy thử có kiểm soát hay không, và sản lượng liên quan

Có thể gửi các thông tin này qua biểu mẫu tư vấn hoặc liên hệ WhatsApp để chúng tôi xem xét sơ bộ.

Gửi thông tin mài →

Câu hỏi thường gặp

Câu hỏi thường gặp về đá mài tương đương: điều gì phải khớp khi đổi nhà cung cấp?

Câu trả lời nhanh cho các câu hỏi phổ biến trước khi gửi yêu cầu.

Đá mài có cùng ký hiệu có phải là đá mài tương đương không?

Không mặc nhiên. Đá mài liên kết thông thường tuân theo một trình tự ký hiệu tiêu chuẩn hóa, nên các trường như loại hạt mài, cỡ hạt, độ cứng và chữ cái chất kết dính hoàn toàn có thể so sánh giữa các nhà cung cấp. Nhưng tiền tố của nhà sản xuất, công thức nằm sau một chữ cái chất kết dính dùng chung, và con số cấu trúc là của riêng nhà sản xuất, và riêng cấu trúc được in theo những thang khác nhau giữa các hãng. Một ký hiệu khớp xác lập rằng hai đá mài so sánh được. Nó không xác lập rằng chúng sẽ hành xử giống nhau trong quy trình của bạn.

Có thể dùng trực tiếp con số cỡ hạt và độ cứng của hãng khác không?

Trong cùng một hệ ký hiệu thì ký hiệu đã được tiêu chuẩn hóa, nên các trường đó so sánh được. Có hai lưu ý. Hiện có nhiều hệ đang được dùng — thang châu Âu và thang Hoa Kỳ không giống hệt nhau, và cách ghi cho siêu mài mòn lại khác một lần nữa — nên đá mài ghi theo các hệ khác nhau cần được quy đổi các trường trước. Và một chữ cái độ cứng mô tả mức độ một chất kết dính cụ thể giữ một loại hạt cụ thể, cả hai đều thuộc về nhà sản xuất. Chữ cái so sánh được; hành vi nằm sau nó thì không.

Nếu đá mài thay thế lắp vừa và chạy bình thường thì đã được công nhận chưa?

Lắp được chứng minh đá mài vào được máy, và chạy không có lỗi rõ ràng chứng minh nó không sai ngay lập tức. Cả hai đều không xác lập rằng nó tạo ra chi tiết đạt yêu cầu ở năng suất chấp nhận được với mức tiêu hao đá chấp nhận được trong điều kiện của bạn. Điều đó cần một phép so sánh có kiểm soát: mỗi lần một thay đổi, một mốc chuẩn được ghi lại, và một tiêu chí được thống nhất trước về việc thế nào là chấp nhận được. Cho tới khi phép so sánh đó được chạy, đá mài là ứng viên chứ không phải tương đương.
