Tài liệu kỹ thuật đá mài

Vì sao đá mài bị mòn quá nhanh?

Đá mài bị giảm đường kính, mất biên dạng hoặc hao lớp hạt mài nhanh hơn dự kiến có thể làm gián đoạn kiểm soát kích thước và rút ngắn khoảng thời gian giữa các lần thay đá mài. Nguyên nhân không phải lúc nào cũng do đá mài quá mềm. Lượng hao khi sửa đá mài, thông số đá mài chưa phù hợp, vùng tiếp xúc rộng, thông số mài nặng, cấp dung dịch làm mát hoặc thoát phoi kém và thay đổi vật liệu gia công đều có thể tạo ra biểu hiện tương tự. Chẩn đoán thực tế cần bắt đầu từ bằng chứng trên đá mài và quá trình, sau đó mỗi lần chỉ thay đổi một yếu tố.

Phân biệt mòn thực tế khi mài với lượng hao do sửa đá mài quá thường xuyên hoặc quá mạnh

Kiểm tra vùng tiếp xúc, thông số mài, dung dịch làm mát, thoát phoi và thay đổi vật liệu trước khi quy nguyên nhân cho độ cứng đá mài

Không tự động chuyển sang đá mài cứng hơn; hướng này có thể làm tăng chai bề mặt, lực mài hoặc nhiệt nếu ứng dụng không phù hợp

Tổng quan

Mòn đá mài quá nhanh trong sản xuất có nghĩa là gì?

Mòn nhanh có thể mang nhiều ý nghĩa khác nhau: đường kính đá mài giảm nhanh, cạnh hoặc biên dạng bị phá vỡ, lớp hạt siêu cứng bị tiêu hao bất thường, hoặc sửa đá mài lặp lại loại bỏ nhiều vật liệu đá mài hơn chính quá trình mài. Mỗi tình trạng cần hướng xử lý khác nhau. Câu hỏi đầu tiên là đá mài bị tiêu hao trong khi mài, trong khi sửa đá mài, hay chỉ tại một cạnh hoặc vùng biên dạng cục bộ. Hãy ghi kích thước hoặc biên dạng đá mài tại các điểm ổn định trong chu kỳ và tách lượng hao khi mài khỏi lượng hao khi sửa đá mài trước khi đổi thông số.

Đá mài có độ cứng thấp giải phóng hạt mài dễ hơn, nhưng độ cứng chỉ là một phần của hệ thống. Hạt mài, chất kết dính, độ hạt, cấu trúc, hình học tiếp xúc, tình trạng máy, phương pháp sửa đá mài, cấp dung dịch làm mát, vật liệu gia công và thông số mài đều ảnh hưởng đến cách đá mài bị mòn. Vì vậy, không nên thay đổi riêng độ cứng đá mài.

Điểm cần ghi nhớ

Xác định thời điểm hao đá mài: trong khi mài, trong khi sửa đá mài hay tại cạnh hoặc biên dạng dễ tổn thương.
Đá mài quá mềm có thể giải phóng hạt mài còn khả năng làm việc, nhưng chu kỳ sửa đá mài quá mạnh cũng tạo ra phàn nàn tuổi thọ ngắn tương tự.
Đá mài bị bám phoi, đá mài bị chai bề mặt và vết cháy là các dấu hiệu liên quan, không phải bằng chứng của cùng một nguyên nhân gốc.
Đánh giá toàn bộ ứng dụng và mỗi lần chỉ thay đổi một yếu tố có kiểm soát trước khi đổi thông số đá mài.

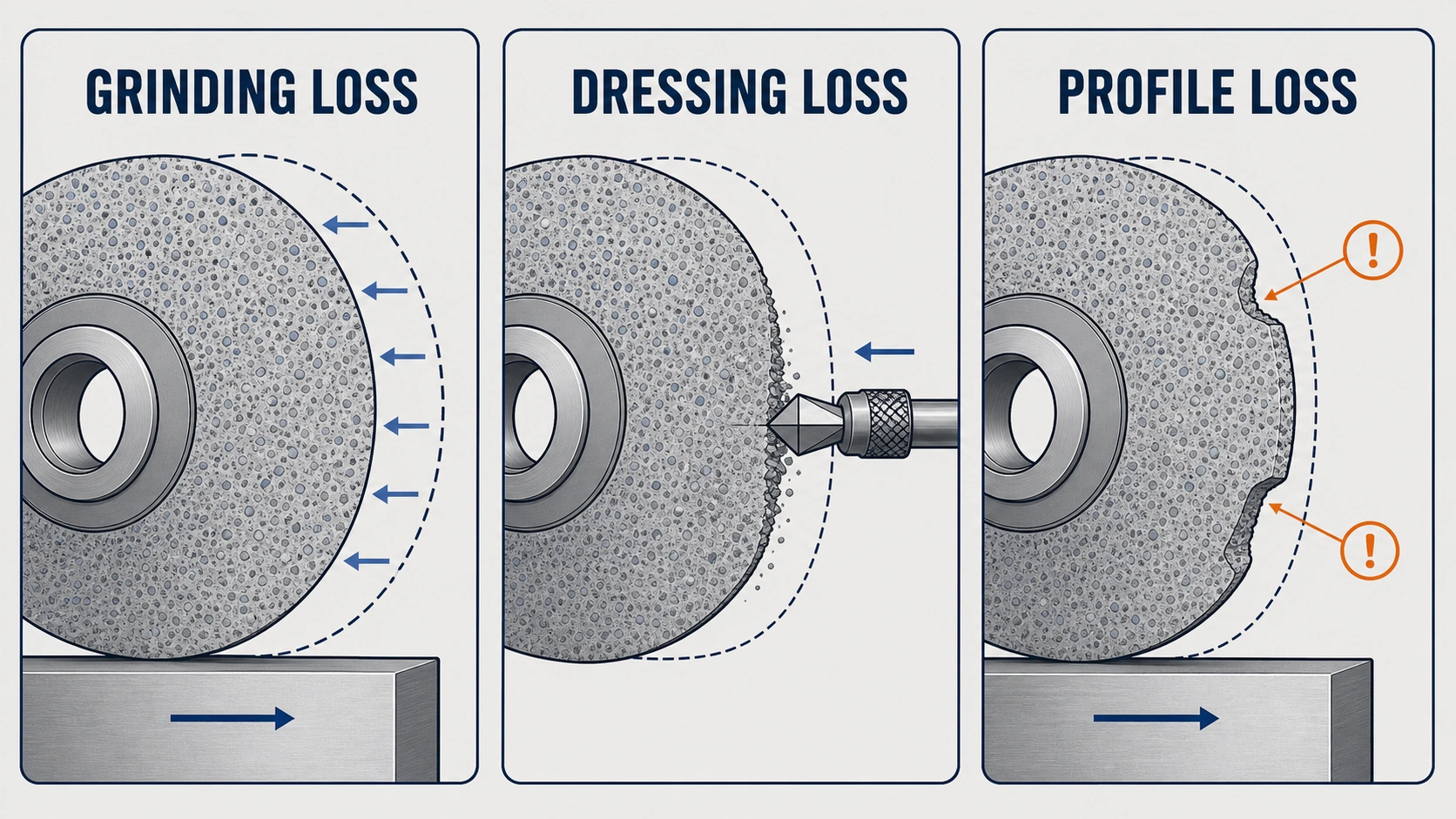

So sánh kỹ thuật giữa hao đều khi mài, vật liệu đá mài bị loại bỏ khi sửa đá mài và mất biên dạng cục bộ — Cần tách mòn đều trong khi mài, vật liệu chủ động loại bỏ khi sửa đá mài và phá vỡ cạnh hoặc biên dạng cục bộ. Các dạng này không có cùng một hướng điều chỉnh tự động.

Trước tiên, xác nhận đá mài bị hao ở giai đoạn nào

Không nên coi mọi trường hợp tuổi thọ đá mài ngắn là cùng một cơ chế mòn. Một số bản ghi cơ bản có thể chỉ ra quá trình mài, sửa đá mài hay phá vỡ biên dạng cục bộ là nguyên nhân chính.

Giảm đường kính hoặc lớp hạt mài trong khi mài

So sánh kích thước đá mài, vị trí trục chính, lượng bù hoặc biên dạng đo được tại các khoảng sản xuất nhất quán. Mòn đều thường liên quan tương tác giữa đá mài và quá trình; hao cục bộ đột ngột cho thấy cần kiểm tra một sự kiện khác.

Hao đá mài trong quá trình sửa đá mài

Ghi lại chiều sâu sửa, tốc độ chạy ngang hoặc lượng chạy dao, số lượt, điều kiện kích hoạt và tần suất. Chu kỳ mài ổn định vẫn có thể tiêu hao đá mài nhanh nếu sửa đá mài sâu hơn hoặc thường xuyên hơn mức cần thiết.

Phá vỡ cạnh, góc hoặc biên dạng

Chụp rõ vị trí biên dạng thay đổi. Phá vỡ cục bộ có thể liên quan đến hình học tiếp xúc, phân bố lượng dư, độ chính xác sửa đá mài, lắp đặt, rung động hoặc thông số không giữ được biên dạng yêu cầu trong điều kiện hiện tại.

Ứng dụng

Những quá trình có thể xuất hiện mòn đá mài nhanh

Hướng dẫn này phù hợp với các nguyên công mài công nghiệp khi lượng tiêu hao đá mài, mất biên dạng hoặc nhu cầu sửa đá mài tăng. Các quá trình dưới đây chỉ là bối cảnh ứng dụng.

Mài phẳng và mài tiến dao sâu

Kiểm tra chiều rộng tiếp xúc, lượng dư mỗi lượt, điều kiện bàn máy hoặc lượng chạy dao, khả năng dung dịch làm mát đi vào vùng mài và liệu sửa đá mài có đang bù cho bám phoi hoặc nguy cơ cháy hay không.

Giảm sự không chắc chắn của quá trình trước khi chọn hướng đá mài cứng hơn hoặc chống mòn hơn.

Mài tròn ngoài và mài vô tâm

Phân biệt mòn hướng kính đều với hao cạnh cục bộ, ảnh hưởng gá đặt, điều kiện đỡ hoặc sửa đá mài hiệu chỉnh quá thường xuyên.

So sánh bản ghi mòn với sự kiện sửa đá mài, lô vật liệu và các chu kỳ mài tương đương.

Mài lỗ và mài biên dạng

Xem xét quan hệ tốc độ giữa đá mài và chi tiết, hình học tiếp xúc, kết quả sửa đá mài, khả năng dung dịch làm mát tiếp cận và tình trạng cạnh cục bộ.

Bảo vệ biên dạng yêu cầu mà không đồng thời thay đổi nhiều yếu tố về thông số đá mài và quá trình.

Ảnh hưởng của vật liệu

Vật liệu ảnh hưởng đến chẩn đoán mòn

Loại vật liệu, độ cứng, tổ chức vật liệu, vùng tiếp xúc, sự hình thành phoi, hành vi của dung dịch làm mát và lượng dư đầu vào có thể thay đổi mòn đá mài, bám phoi, nhiệt, nguy cơ cháy và khoảng sửa đá mài. Hãy so sánh điều kiện vật liệu với một mốc ổn định.

Vật liệu cứng hơn hoặc điều kiện nhiệt luyện đã thay đổi

Thay đổi độ cứng, tổ chức vật liệu, lớp ôxit hoặc tình trạng lượng dư có thể làm thay đổi lực mài, mòn hạt, nhiệt và khoảng sửa đá mài dù tên mác vật liệu không đổi.

Vật liệu dai hoặc dẻo

Phoi bị bết và thoát kém có thể làm đá mài bị bám phoi. Lực hoặc nhiệt tăng sau đó dẫn đến sửa đá mài nhiều hơn và dễ bị nhầm với mòn hạt trực tiếp.

Vật liệu có pha cứng hoặc lượng dư không đều

Pha cứng, tiếp xúc gián đoạn hoặc lượng dư không đều có thể tập trung lực và gây mất biên dạng cục bộ. So sánh dấu mòn trên đá mài với vùng tiếp xúc và tình trạng chi tiết đầu vào.

Lô vật liệu mới hoặc điều kiện đầu vào mới

Khi mòn thay đổi đột ngột, hãy xác nhận mác vật liệu, độ cứng, công đoạn trước, tình trạng bề mặt và lượng dư trước khi cho rằng thông số đá mài tự thay đổi hành vi.

Các điểm cần đánh giá kỹ thuật

Vì sao mòn đá mài có thể tăng nhanh?

Bắt đầu bằng các dấu hiệu dễ quan sát trước khi điều chỉnh thông số đá mài hoặc tần suất sửa đá mài.

Sử dụng các bằng chứng dưới đây để sắp xếp bước kiểm tra đầu tiên. Không nên coi bất kỳ hướng nào là thiết lập cố định hoặc thay đổi thông số tự động.

Đá mài có thể quá mềm so với ứng dụng

Bằng chứng cần tìm: Đường kính hoặc biên dạng giảm đều trong khi hạt mài vẫn còn khả năng làm việc

Hướng nguyên nhân: Chất kết dính có thể giải phóng hạt mài trước khi hết thời gian làm việc hữu ích dưới lực và điều kiện tiếp xúc hiện tại

Nội dung cần kiểm tra: Độ cứng đá mài, chất kết dính, hạt mài, vùng tiếp xúc, độ cứng vật liệu, độ ổn định máy và vị trí mòn

Hướng xem xét: Chỉ xem xét hướng chống mòn cao hơn sau khi đã kiểm soát nguyên nhân từ quá trình và sửa đá mài

Sửa đá mài quá mạnh hoặc quá thường xuyên

Bằng chứng cần tìm: Phần lớn lượng hao đá mài xuất hiện sau sự kiện sửa đá mài thay vì sau chu kỳ mài

Hướng nguyên nhân: Chiều sâu, lượng chạy dao, số lượt, logic kích hoạt hoặc tình trạng dụng cụ sửa loại bỏ nhiều đá mài hơn mức cần thiết

Nội dung cần kiểm tra: Bản ghi sửa đá mài, tình trạng dụng cụ sửa, bề mặt sau sửa, kết quả biên dạng và dấu hiệu kích hoạt sửa đá mài

Hướng xem xét: Hiệu chỉnh quá trình sửa đá mài nhưng vẫn bảo vệ độ sắc, biên dạng và chất lượng bề mặt yêu cầu

Thông số đá mài chưa phù hợp với ứng dụng

Bằng chứng cần tìm: Mòn lặp lại khi sửa đá mài và dung dịch làm mát ổn định hoặc tập trung tại một vùng biên dạng có thể dự đoán

Hướng nguyên nhân: Hạt mài, chất kết dính, độ cứng, độ hạt, cấu trúc hoặc hình dạng đá mài có thể chưa đáp ứng đồng thời vật liệu, tiếp xúc, độ nhám và nhu cầu bóc vật liệu

Nội dung cần kiểm tra: Toàn bộ thông số đá mài, kích thước đá mài, loại quá trình, vật liệu gia công, mục tiêu và điều kiện máy

Hướng xem xét: Đánh giá thông số như một hệ thống thay vì chỉ thay đổi độ cứng đá mài

Vùng tiếp xúc hoặc tải mài quá nặng

Bằng chứng cần tìm: Mòn, lực, nhiệt hoặc phá vỡ cạnh tăng khi chiều rộng tiếp xúc, lượng dư, lượng chạy dao hoặc chiều sâu tăng

Hướng nguyên nhân: Nhu cầu mài có thể vượt cân bằng hiện tại giữa đá mài và quá trình hoặc tập trung tải không đều

Nội dung cần kiểm tra: Hình học tiếp xúc, phân bố lượng dư, lượng ăn dao, lượng chạy ngang hoặc tốc độ chi tiết, các tốc độ, giai đoạn chu kỳ và xu hướng tải máy

Hướng xem xét: Mỗi lần xem xét một hướng thông số trong giới hạn của máy, đá mài và an toàn

Cấp dung dịch làm mát hoặc thoát phoi không hiệu quả

Bằng chứng cần tìm: Mảnh vụn tích tụ trên đá mài, nhiệt tăng hoặc nhu cầu sửa đá mài tăng trước khi thấy mòn đều đo được

Hướng nguyên nhân: Dung dịch làm mát không đến vùng tiếp xúc, dòng cấp không ổn định, lọc kém hoặc không gian chứa phoi của đá mài không đủ

Nội dung cần kiểm tra: Vị trí vòi, đường dòng, tình trạng dung dịch làm mát, hệ thống lọc, lỗ rỗng đá mài và dạng phân bố mảnh vụn

Hướng xem xét: Khôi phục khả năng dung dịch làm mát tiếp cận và thoát phoi, sau đó đánh giá lại lượng tiêu hao đá mài

Vật liệu gia công hoặc điều kiện đầu vào đã thay đổi

Bằng chứng cần tìm: Mòn bắt đầu cùng mác vật liệu, độ cứng, lô, nhiệt luyện, tình trạng lớp ôxit hoặc lượng dư mới

Hướng nguyên nhân: Hành vi vật liệu mới làm thay đổi lực, nhiệt, sự hình thành phoi hoặc yêu cầu giữ hạt mài

Nội dung cần kiểm tra: Chứng nhận hoặc mác vật liệu, độ cứng, công đoạn trước, tình trạng bề mặt, lượng dư và lô bị ảnh hưởng đầu tiên

Hướng xem xét: Xác nhận thay đổi vật liệu trước khi điều chỉnh đá mài hoặc nhiều thiết lập quá trình

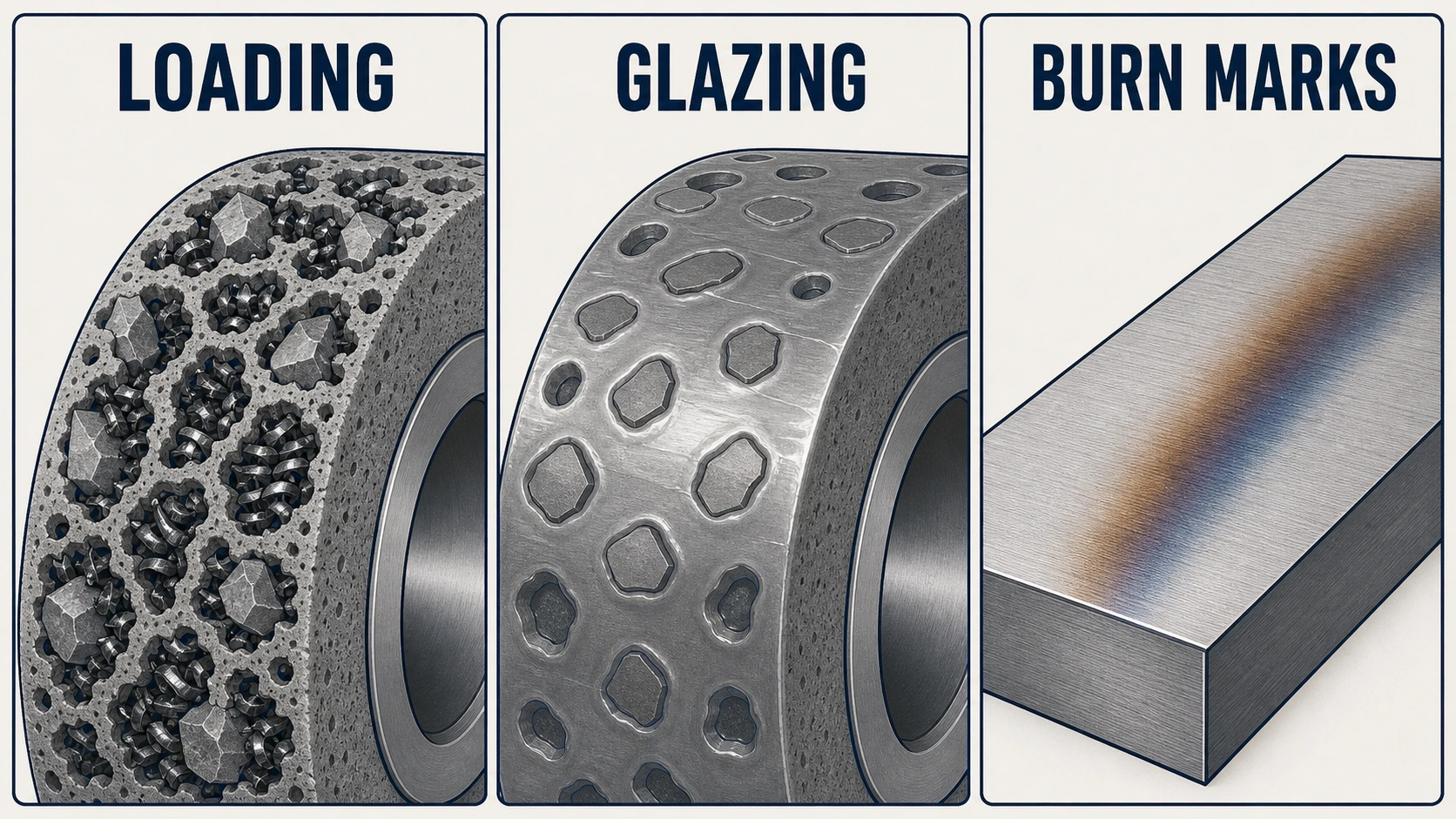

So sánh kỹ thuật giữa đá mài bị bám phoi, đá mài bị chai bề mặt và vết cháy trên chi tiết gia công — Bám phoi làm tắc lỗ rỗng đá mài, chai bề mặt giữ hạt mài cùn trên bề mặt đá mài, còn vết cháy cho thấy ảnh hưởng nhiệt trên chi tiết. Mỗi tình trạng có thể làm tăng nhu cầu sửa đá mài nhưng không tự chứng minh mòn nhanh trong khi mài.

Đặc điểm	Đá mài bị bám phoi	Đá mài bị chai bề mặt	Vết cháy
Vị trí xuất hiện dấu hiệu	Vật liệu gia công hoặc mảnh vụn lấp hoặc phủ lỗ rỗng đá mài	Hạt mài cùn, bị mài phẳng vẫn nằm trên bề mặt đá mài	Đổi màu hoặc hư hại do nhiệt xuất hiện trên bề mặt chi tiết gia công
Vì sao dễ bị hiểu là tuổi thọ đá mài ngắn	Đá mài cần được làm sạch hoặc sửa đá mài để khôi phục không gian thoát phoi	Cần sửa đá mài để làm lộ hạt mài còn hoạt tính	Người vận hành có thể sửa hoặc thay đá mài khi nguồn nhiệt vẫn chưa được xác định
Bằng chứng cần kiểm tra trước	Lỗ rỗng bị nén phoi, vật liệu bết, dạng mảnh vụn và cấp dung dịch làm mát	Vùng nhẵn phản sáng, hạt mài cùn, xu hướng lực và khoảng thời gian sau sửa đá mài	Đổi màu chi tiết, thời điểm phát nhiệt, khả năng dung dịch làm mát tiếp cận, tình trạng đá mài và thông số mài
Không nên mặc định	Đá mài cứng hơn sẽ cải thiện khả năng thoát phoi	Sửa đá mài lặp lại chứng minh đá mài mòn quá nhanh trong quá trình mài	Chỉ riêng mòn đá mài đã gây ra dấu hiệu nhiệt

Quy trình năm bước đánh giá mòn đá mài nhanh gồm bản ghi mòn, sửa đá mài, dung dịch làm mát và phoi, tiếp xúc và thông số, vật liệu và thông số đá mài — Bắt đầu bằng bản ghi mòn, sau đó xem xét sửa đá mài, dung dịch làm mát và thoát phoi, vùng tiếp xúc và thông số mài, cuối cùng mới đến vật liệu và thông số đá mài. Thứ tự này giúp tránh thay đổi nhiều nguyên nhân cùng lúc.

Trước khi đổi độ cứng đá mài

Nội dung cần xem xét trước khi chọn đá mài cứng hơn

Đo riêng lượng hao khi mài và khi sửa đá mài

Đá mài cứng hơn không thể sửa một chu kỳ sửa đá mài quá mức. Hãy xác định đá mài bị tiêu hao ở đâu trước khi thay đổi độ cứng hoặc hướng chất kết dính.

So sánh các điều kiện sản xuất tương đương

Dùng cùng nguyên công, lô vật liệu, tình trạng lượng dư, điểm sửa đá mài và phương pháp đo. Nếu không, thay đổi tuổi thọ đá mài biểu kiến có thể không so sánh được.

Bảo vệ khả năng mài cùng với tuổi thọ đá mài

Tăng khả năng giữ hạt có thể giảm mòn trong ứng dụng phù hợp, nhưng cũng có thể làm tăng chai bề mặt, lực, nhiệt hoặc nguy cơ cháy khi hạt mài cùn vẫn nằm trên bề mặt.

Quy trình chẩn đoán

Quy trình chẩn đoán từng bước khi đá mài mòn nhanh

Sử dụng các bước này để phân biệt lượng tiêu hao đá mài, sửa đá mài, dung dịch làm mát, vật liệu, tiếp xúc và thông số mài trước khi thay đổi thông số đá mài.

Ghi dấu hiệu trước khi sửa đá mài: chụp bề mặt, cạnh và biên dạng đá mài, đồng thời ghi chu kỳ hoặc lô bị ảnh hưởng.

Đo hoặc ước lượng lượng hao đá mài tại các khoảng nhất quán và tách lượng hao khi mài khỏi lượng bị loại bỏ trong khi sửa đá mài.

Kiểm tra chiều sâu, lượng chạy dao, số lượt, tần suất sửa đá mài, tình trạng dụng cụ sửa và bề mặt đá mài tạo ra sau sửa.

Xác nhận dung dịch làm mát đến vùng mài và có thể đưa phoi ra ngoài; kiểm tra lỗ rỗng để tìm bám phoi và hạt mài để tìm chai bề mặt.

So sánh vùng tiếp xúc, lượng dư, lượng ăn dao, lượng chạy dao, tốc độ, giai đoạn chu kỳ và tải máy với điều kiện ổn định gần nhất.

Xác nhận mác vật liệu, độ cứng, nhiệt luyện, tình trạng bề mặt hoặc lượng dư có thay đổi hay không.

Chỉ sau đó mới xem xét hạt mài, chất kết dính, độ cứng, độ hạt, cấu trúc, kích thước đá mài và biên dạng; mỗi lần chỉ đổi một yếu tố có kiểm soát.

Thông tin cần chuẩn bị trước khi yêu cầu đánh giá đá mài

Thông tin cần cung cấp trước khi thay đổi thông số đá mài

Các chi tiết này giúp phân biệt mòn đá mài thực tế với lượng hao khi sửa đá mài và các dấu hiệu liên quan của quá trình trước khi xem xét hướng thông số.

Ảnh chi tiết gia công và ảnh rõ bề mặt, cạnh, biên dạng đá mài chụp trước khi sửa đá mài

Vật liệu gia công, mác chính xác nếu biết, độ cứng, tình trạng nhiệt luyện hoặc bề mặt và lượng dư

Kích thước đá mài: đường kính ngoài, lỗ, chiều dày và biên dạng hoặc bản vẽ khi cần

Thông số đá mài hiện tại: hạt mài, chất kết dính, độ hạt, độ cứng, cấu trúc và chi tiết lớp hạt mài nếu biết

Dụng cụ sửa, phương pháp, chiều sâu, lượng chạy dao, số lượt, tần suất sửa đá mài và tình trạng dụng cụ sửa

Loại dung dịch làm mát, tình trạng, hệ thống lọc, vị trí vòi, đường dòng và quan sát về thoát phoi

Quá trình mài, model máy, vùng tiếp xúc, tốc độ đá mài, tốc độ chi tiết, lượng chạy dao, lượng ăn dao hoặc chiều sâu và các giai đoạn chu kỳ

Bản ghi tuổi thọ hoặc lượng bù cho thấy thời điểm mòn thay đổi và liệu bám phoi, chai bề mặt, vết cháy, lực, nhiệt, độ nhám thay đổi hoặc sai lệch kích thước có xuất hiện hay không

Gửi các thông tin này qua biểu mẫu tư vấn hoặc liên hệ WhatsApp để chúng tôi xem xét tình trạng đá mài và chi tiết ứng dụng.

Gửi thông tin mài →

Liên quan theo ngành

Ví dụ về nguyên công mài công nghiệp

Các ngành dưới đây chỉ là bối cảnh của nguyên công mài; Youlin Abrasive cung cấp đá mài, dụng cụ mài và giải pháp đá mài, không cung cấp chi tiết gia công hay bộ phận máy của khách hàng.

Ứng dụng mài vòng bi

Ứng dụng mài chi tiết thủy lực

Ứng dụng mài chi tiết ô tô

Ứng dụng mài dụng cụ, khuôn và chi tiết chính xác

Câu hỏi thường gặp

Câu hỏi về mòn đá mài quá nhanh

Sử dụng các câu trả lời này để sắp xếp bước kiểm tra đầu tiên trước khi thay đổi thông số đá mài.

Đá mài mòn nhanh có phải luôn do đá mài quá mềm không?

Không. Đá mài giải phóng hạt quá sớm có thể quá mềm so với ứng dụng, nhưng sửa đá mài quá mạnh, vùng tiếp xúc rộng, tải mài nặng, dung dịch làm mát hoặc thoát phoi kém, thay đổi vật liệu, máy không ổn định hoặc tổ hợp hạt mài–chất kết dính–cấu trúc chưa phù hợp đều có thể tạo ra cùng biểu hiện. Cần đo vị trí và thời điểm hao đá mài trước khi đổi độ cứng.

Sửa đá mài có thể làm giảm tuổi thọ đá mài không?

Có. Sửa đá mài chủ động loại bỏ vật liệu đá mài để phục hồi độ sắc hoặc biên dạng. Chiều sâu quá lớn, quá nhiều lượt, lượng chạy dao chưa phù hợp, dụng cụ sửa bị mòn hoặc kích hoạt sửa thường xuyên hơn mức cần thiết có thể tiêu hao phần lớn đá mài. Kết quả sửa vẫn phải đáp ứng yêu cầu biên dạng, độ sắc và chất lượng bề mặt.

Có nên chọn đá mài cứng hơn để giảm mòn không?

Không nên tự động làm như vậy. Độ cứng cao hơn giữ hạt mài lâu hơn và có thể tăng khả năng chống mòn trong ứng dụng phù hợp, nhưng cũng có thể giữ hạt mài cùn và làm tăng chai bề mặt, lực, nhiệt hoặc nguy cơ cháy. Hãy xem xét sửa đá mài, dung dịch làm mát, tiếp xúc, thông số mài, vật liệu, hạt mài, chất kết dính, độ hạt và cấu trúc trước khi chỉ đổi độ cứng.

Đá mài bị bám phoi, đá mài bị chai bề mặt và vết cháy liên quan thế nào đến mòn nhanh?

Đây là các dấu hiệu liên quan nhưng mang ý nghĩa khác nhau. Bám phoi là vật liệu nằm trong lỗ rỗng đá mài, chai bề mặt là hạt mài cùn vẫn nằm trên bề mặt, còn vết cháy là bằng chứng nhiệt trên chi tiết gia công. Mỗi tình trạng có thể làm tăng nhu cầu sửa đá mài hoặc dẫn đến thay đá mài sớm, nhưng không tình trạng nào tự chứng minh đá mài đang mòn quá nhanh trong khi mài.

Vì sao mòn đá mài tăng sau khi thay đổi vật liệu gia công?

Mác vật liệu, độ cứng, tổ chức vật liệu, nhiệt luyện, lớp ôxit, tình trạng bề mặt và lượng dư có thể thay đổi lực mài, nhiệt, sự hình thành phoi và yêu cầu giữ hạt. Hãy so sánh lô bị ảnh hưởng đầu tiên với điều kiện ổn định gần nhất trước khi thay đổi thông số đá mài.

Cần cung cấp gì để đánh giá tình trạng đá mài mòn nhanh?

Hãy cung cấp ảnh chi tiết gia công và bề mặt đá mài, vật liệu và độ cứng, kích thước đá mài và thông số hiện tại, tình trạng cùng bản ghi sửa đá mài, tình trạng và cách cấp dung dịch làm mát, thông số mài cơ bản, chi tiết vùng tiếp xúc, thông tin máy và ghi chú về thời điểm hiện tượng mòn bắt đầu thay đổi.

Khám phá thêm

Trang liên quan về đá mài

Tiếp tục xem các sản phẩm, ứng dụng và thông tin kỹ thuật liên quan.

WhatsApp Inquiry
