Vết rung khi mài: Làm sao phân biệt do đá mài hay do máy?

Vết rung khi mài — các vết gợn sóng nhìn thấy được, các vệt lặp lại đều đặn hoặc không đều, hoặc kết cấu bề mặt do rung động trên chi tiết mài — là một trong những vấn đề chất lượng gây gián đoạn nhất trong mài chính xác. Khi vết rung xuất hiện, phản ứng đầu tiên thường là thay đá mài. Nhưng vết rung có thể bắt nguồn từ tình trạng bề mặt đá mài, thực hành sửa đá mài, thông số đá mài, lắp đặt và cân bằng đá mài, trục chính máy, thiết lập gá kẹp hoặc các nguồn rung động bên ngoài — và thay đá mài mà không thu hẹp được nguyên nhân có thể lãng phí thời gian sản xuất mà không giải quyết được vấn đề. Hướng dẫn này trình bày cách tiếp cận chẩn đoán thực tế: cách đọc vết rung, những yếu tố cần kiểm tra về phía đá mài, những yếu tố cần kiểm tra về phía máy, khi nào sửa đá mài có thể giúp ích, và những thông tin cần chuẩn bị trước khi yêu cầu tư vấn đá mài.

Vết rung có thể bắt nguồn từ tình trạng bề mặt đá mài, sửa đá mài, cân bằng, lắp đặt, tình trạng trục chính hoặc rung động máy — không chỉ từ thông số đá mài

Dạng vết rung — đều đặn hay không đều, liên tục hay gián đoạn, cải thiện sau khi sửa đá mài hay quay lại nhanh — mỗi dạng chỉ về một hướng khác nhau

Kiểm tra chẩn đoán từng bước giúp tránh thay đá mài khi đá không phải là nguyên nhân gốc rễ của vết rung

Cung cấp ảnh bề mặt đá mài, ảnh vết rung trên chi tiết, kích thước đá mài và điều kiện mài cơ bản giúp đánh giá ứng dụng tập trung hơn

Tổng quan

Về Vết rung khi mài: Làm sao phân biệt do đá mài hay do máy?

Vết rung khi mài là một dạng rung động tự kích hoặc rung động cưỡng bức để lại các vết nhìn thấy được trên bề mặt chi tiết gia công. Các vết này có thể xuất hiện dưới dạng các đường hoặc sóng lặp lại đều đặn, các vệt rung động không đều, hoặc độ gợn sóng chung ảnh hưởng đến độ bóng bề mặt và độ chính xác kích thước. Vết rung khác với cháy mài hoặc độ nhám bề mặt ngẫu nhiên — nó có tính chu kỳ hoặc dạng vệt có thể nhận biết được, thường có thể liên kết với một bộ phận quay cụ thể, một điểm bất thường trên bề mặt đá mài hoặc một đặc tính động học của máy. Thách thức trong chẩn đoán là vết rung do đá mài và vết rung do máy có thể tạo ra các dấu hiệu tương tự trên chi tiết, và trong một số trường hợp cả hai yếu tố đều góp phần. Vệt lặp lại đều đặn ở tần số khớp với tốc độ quay của đá mài có thể chỉ ra điểm bất thường trên bề mặt đá mài, vấn đề sửa đá mài hoặc tình trạng cân bằng đá mài. Vệt không khớp với tốc độ đá mài có thể chỉ về phía trục chính, gá kẹp hoặc rung động máy bên ngoài. Vết rung cải thiện sau khi sửa đá mài gợi ý yếu tố liên quan đến bề mặt đá mài. Vết rung quay lại nhanh sau khi sửa đá mài — hoặc hoàn toàn không cải thiện — có thể chỉ về tình trạng máy, thông số đá mài không phù hợp hoặc thông số mài. Dựa trên hơn 20 năm kinh nghiệm sản xuất đá mài, chúng tôi xem xét tất cả các yếu tố này cùng nhau — thông số đá mài, tình trạng bề mặt đá mài, thực hành sửa đá mài, cân bằng, tình trạng máy và thông số mài — trước khi đề xuất thay đá mài. Bài viết này giúp bạn thu hẹp hướng có khả năng nhất và chuẩn bị thông tin phù hợp cho đánh giá tập trung hơn.

Điểm chính cần ghi nhớ

Vết rung là triệu chứng, không phải chẩn đoán: nguyên nhân có thể từ đá mài, từ máy hoặc kết hợp cả hai — thay đá mài ngay lập tức có thể không giải quyết được vấn đề.
Bắt đầu bằng cách đọc dạng vết rung: vệt lặp lại đều đặn có thể chỉ về bề mặt đá mài, sửa đá mài hoặc cân bằng; vệt không đều hoặc không khớp tần số có thể chỉ về rung động máy hoặc gá kẹp.
Nếu vết rung cải thiện sau khi sửa đá mài nhưng quay lại nhanh, hãy xem xét thông số đá mài, điều kiện mài và các yếu tố máy — không chỉ thực hành sửa đá mài.
Đánh giá ứng dụng tập trung yêu cầu mô tả dạng vết rung, ảnh bề mặt đá mài, kích thước đá mài, vật liệu gia công và điều kiện mài cơ bản.

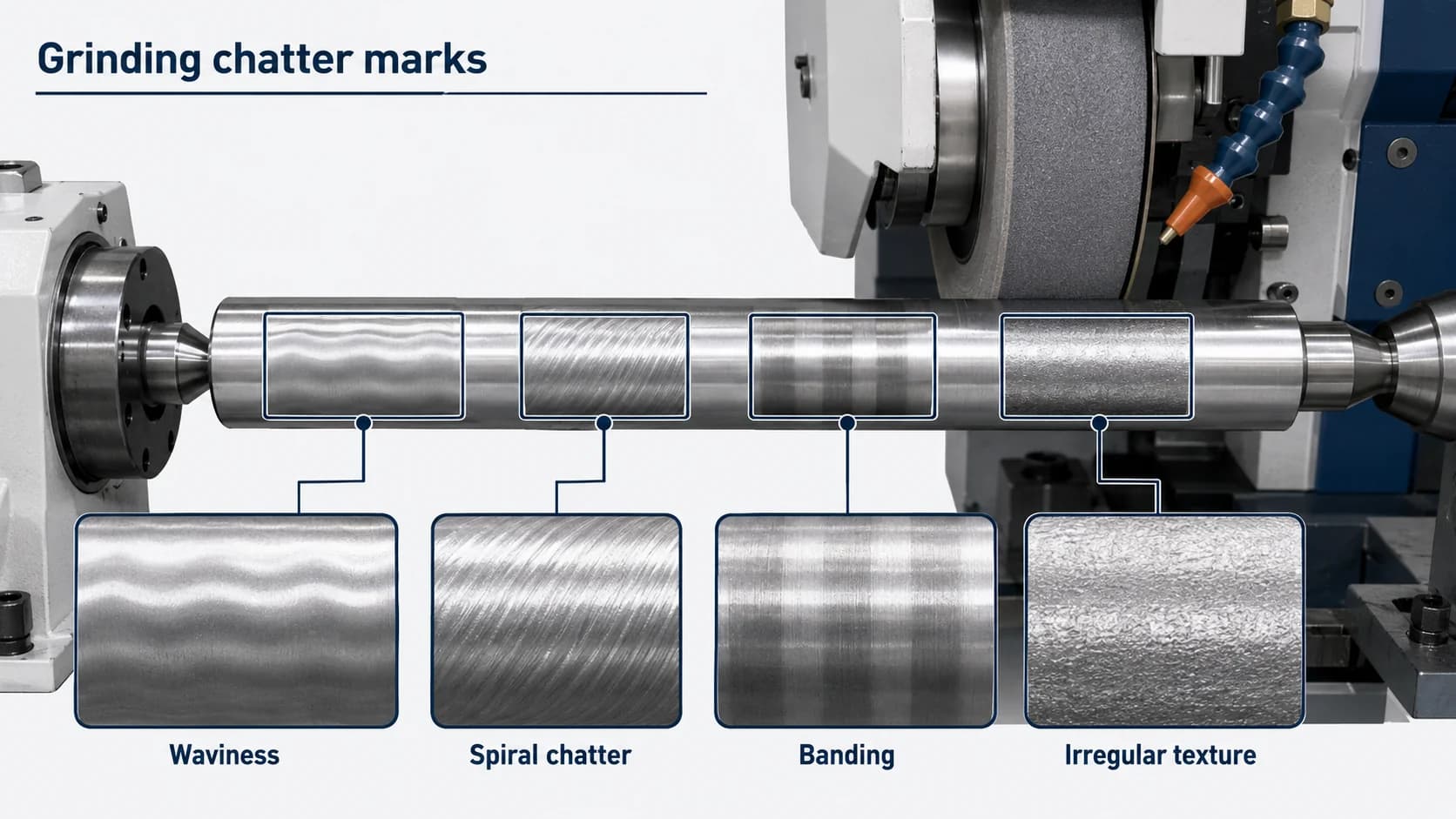

Cảnh mài tròn chính xác — đá mài tiếp xúc với chi tiết quay với bối cảnh kiểm tra bề mặt, đồng hồ so hoặc máy đo biên dạng gần đó, nhấn mạnh nhận dạng vết rung và đo độ gợn sóng bề mặt trên chi tiết mài — Vết rung có thể xuất hiện dưới dạng các đường lặp lại đều đặn, các vệt rung động không đều hoặc độ gợn sóng ảnh hưởng đến độ bóng bề mặt và độ chính xác kích thước.

Ứng dụng

Nơi vết rung khi mài thường xuất hiện

Nguy cơ vết rung và hướng chẩn đoán có khả năng thay đổi theo ứng dụng mài. Mỗi ứng dụng dưới đây bao gồm nguy cơ vết rung điển hình và lĩnh vực đầu tiên cần xem xét.

Mài tròn — trục, trục chính và con lăn chính xác

Nguy cơ rung từ biến dạng chi tiết, cân bằng đá mài và độ cứng vững máy

Kiểm tra cân bằng đá mài, độ ổn định gá kẹp và tình trạng máy trước khi thay đổi thông số đá mài

Mài rãnh lăn vòng bi và thép vòng bi tôi

Độ nhạy bóng bề mặt ở độ cứng cao; vết rung ảnh hưởng trực tiếp đến tiếng ồn và tuổi thọ vòng bi

Kiểm tra tình trạng bề mặt đá mài, độ phù hợp cấp độ cứng và khả năng sử dụng CBN trước khi xem xét các yếu tố máy

Mài trục thủy lực và trục chính xác

Cung tiếp xúc dài; độ bóng bề mặt ảnh hưởng đến hiệu suất làm kín

Kiểm tra cân bằng đá mài và độ đồng nhất sửa đá mài, sau đó xem xét cấp dung dịch làm mát và tình trạng máy

Mài tinh với yêu cầu độ đồng nhất bề mặt cao

Dung sai rất thấp cho bất kỳ rung động nào; ngay cả mất cân bằng nhỏ hoặc mòn trục chính cũng có thể tạo ra vệt nhìn thấy được

Dấu hiệu có thể thấy

Vết rung hoặc rung động không có với đá mài trước đó xuất hiện ngay hoặc ngay sau khi lắp đá mài mới hoặc khác.

Hướng có khả năng nhất

Lắp đặt, cân bằng hoặc khác biệt thông số đá mài — đá mài mới có thể không được cân bằng theo cùng tiêu chuẩn, có thể có độ cứng hoặc cấu trúc khác, hoặc có thể không được lắp đặt chính xác.

Điều đầu tiên cần kiểm tra

Xác minh đá mài được lắp đặt chính xác và mặt bích sạch sẽ và được siết đúng cách. Kiểm tra cân bằng đá mài. So sánh thông số đá mài mới với đá trước đó — bất kỳ thay đổi nào về độ cứng, độ hạt, chất kết dính hoặc kích thước đá mài.

Vẫn chưa chắc vết rung đến từ đá mài hay tình trạng máy? Chia sẻ ảnh bề mặt đá mài, vật liệu gia công, kích thước đá mài, dạng vết rung và điều kiện mài cơ bản để chúng tôi có thể xem xét hướng ứng dụng.

Gửi thông tin ứng dụng để xem xét →

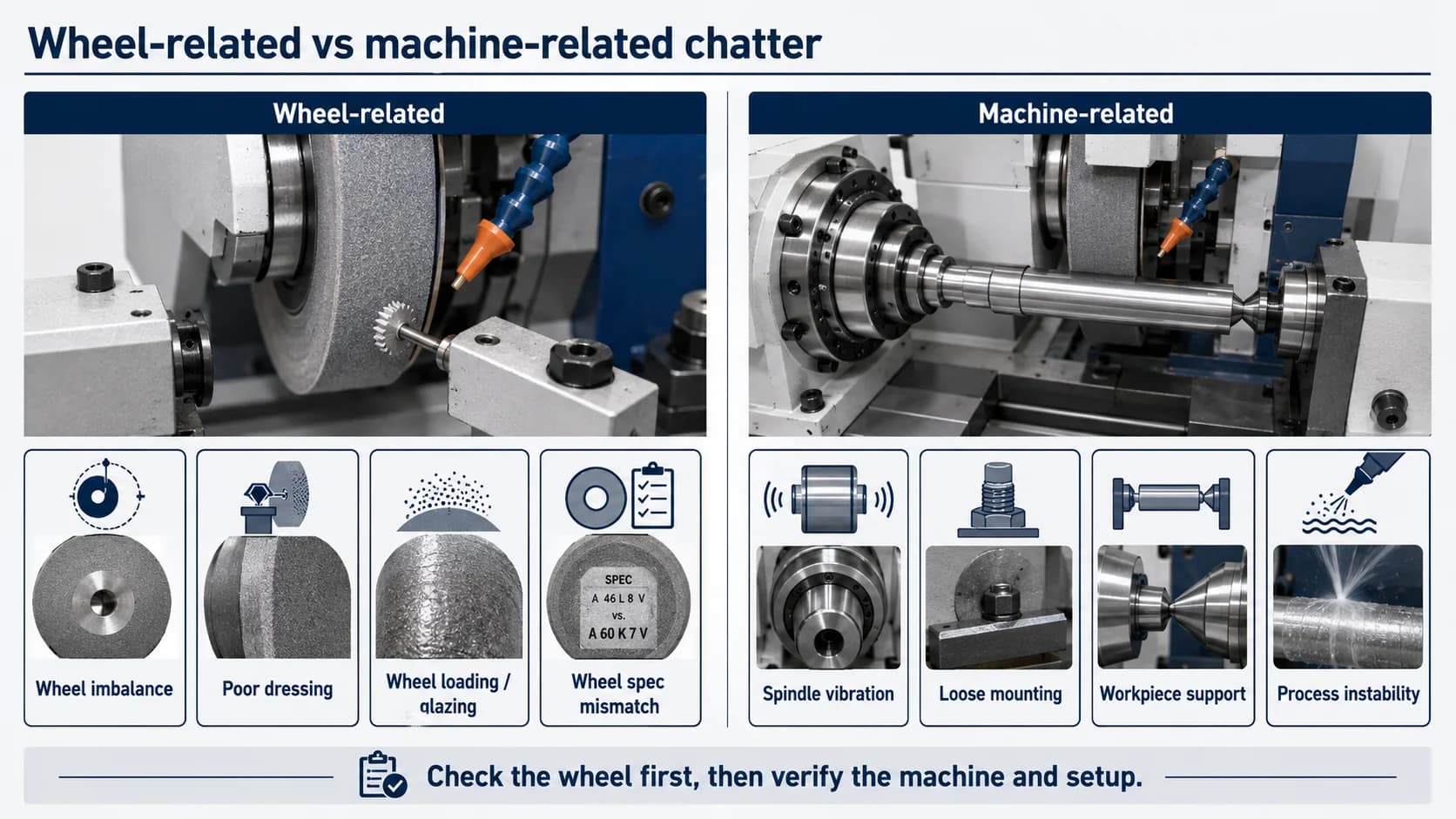

So sánh kỹ thuật hai bảng — bảng trái hiển thị các tình trạng bề mặt đá mài có thể góp phần gây vết rung (mòn không đều, bám phoi, sửa đá kém), bảng phải hiển thị các yếu tố liên quan đến máy (độ đảo trục chính, gá kẹp không ổn định, rung động bên ngoài) — giúp xác định hướng có khả năng trước khi thay đá mài — Vết rung có thể bắt nguồn từ tình trạng bề mặt đá mài và thực hành sửa đá mài, hoặc từ rung động máy và lắp đặt — dạng vết rung giúp thu hẹp hướng chẩn đoán.

Yếu tố ảnh hưởng

Nguyên nhân gây vết rung từ đá mài và từ máy

Mỗi nguyên nhân dưới đây liệt kê điều cần kiểm tra trước tiên và điều có thể đáng xem xét tiếp theo. Các nguyên nhân từ đá mài và từ máy thường cần được kiểm tra cùng nhau — vấn đề bề mặt đá mài có thể là kết quả của rung động máy, và vấn đề rung động máy có thể bị khuếch đại bởi thông số đá mài không phù hợp.

1. Đá mài bị chai hoặc bám phoi (Từ đá mài)

Bề mặt đá mài bị chai — bóng, nhẵn, với hạt mài cùn — có thể cọ xát thay vì cắt, tạo ra rung động và vết rung. Bề mặt đá mài bị bám phoi — với vật liệu gia công nén vào lỗ xốp — có thể cắt không đều, tạo ra các vệt không đều. Điều cần kiểm tra trước tiên: bề mặt đá mài trước khi sửa đá mài. Bề mặt bóng gợi ý chai đá mài; các vùng tối bị nén gợi ý bám phoi. Điều có thể đáng xem xét tiếp theo: cấp độ cứng đá mài, cấu trúc (độ xốp), loại hạt mài và thực hành sửa đá mài, tùy theo vật liệu gia công và điều kiện mài. Để biết thêm chi tiết về cách nhận biết các tình trạng này, xem hướng dẫn của chúng tôi về phân biệt bám phoi và chai đá mài.

2. Tình trạng bề mặt đá mài không đồng đều (Từ đá mài)

Bề mặt đá mài không đồng nhất — với điểm cao, điểm thấp hoặc mòn không đều trên toàn bộ bề mặt — có thể tạo ra vệt lặp lại đều đặn trên chi tiết ở tần số quay của đá mài. Điều cần kiểm tra trước tiên: liệu bề mặt đá mài có biểu hiện mòn không đều, một điểm bám phoi hoặc chai cục bộ, hoặc tình trạng không tròn không. Điều có thể đáng xem xét tiếp theo: độ đồng nhất sửa đá mài trên toàn bộ chiều rộng đá, lắp đặt đá mài, và liệu đá mài có bị áp lực mài không đều hoặc cắt gián đoạn không.

3. Tình trạng sửa đá mài (Từ đá mài)

Sửa đá mài không đồng nhất — bước tiến sửa không đều, chiều sâu thay đổi, dụng cụ sửa mòn hoặc sửa không bao phủ toàn bộ chiều rộng đá mài — có thể để lại bề mặt đá mài không đều, tạo ra vết rung ở tần số liên quan đến vòng quay đá mài. Điều cần kiểm tra trước tiên: độ đồng nhất thông số sửa đá mài, tình trạng dụng cụ sửa và liệu toàn bộ bề mặt đá mài có được sửa đồng đều không. Điều có thể đáng xem xét tiếp theo: liệu bước tiến và chiều sâu sửa có phù hợp với loại chất kết dính đá mài và nguyên công mài không. Để biết thêm về thực hành sửa đá mài, xem hướng dẫn tần suất sửa đá mài của chúng tôi.

4. Cân bằng hoặc lắp đặt đá mài (Từ đá mài)

Đá mài không cân bằng hoặc đá mài không được lắp đặt chính xác trên trục chính có thể tạo ra rung động ở tần số quay của đá mài, tạo ra các vết rung đều đặn trên chi tiết. Điều cần kiểm tra trước tiên: cân bằng đá mài sau khi lắp đặt, độ sạch của mặt bích và liệu đá mài có được đặt đúng trên trục chính không. Điều có thể đáng xem xét tiếp theo: liệu phương pháp cân bằng có phù hợp với kích thước đá mài và tốc độ mài không, và liệu quy trình lắp đặt đá mài có tuân theo khuyến nghị của nhà sản xuất không.

5. Thông số đá mài không phù hợp (Từ đá mài)

Đá mài quá cứng cho ứng dụng có thể bị chai và tạo ra vết rung qua cọ xát. Đá mài quá mềm có thể mòn không đều và mất biên dạng, cũng tạo ra vết bề mặt. Độ hạt quá mịn có thể tăng ma sát và xu hướng rung động. Điều cần kiểm tra trước tiên: liệu thông số đá mài hiện tại — cấp độ cứng, độ hạt, loại chất kết dính và cấu trúc — có phù hợp với vật liệu gia công, độ cứng và thông số mài không. Điều có thể đáng xem xét tiếp theo: liệu điều chỉnh thông số về độ cứng, độ hạt hoặc chất kết dính có thể giảm xu hướng rung không. Cung cấp dữ liệu ứng dụng đầy đủ cho nhà sản xuất đá mài giúp đánh giá xem thông số hiện tại có phù hợp tốt không.

6. Tình trạng trục chính (Từ máy)

Mòn ổ trục chính, tải trước ổ không đủ hoặc độ đảo trục chính có thể tạo ra rung động ở tần số quay trục chính hoặc hài tần của nó, có thể xuất hiện dưới dạng vết rung trên chi tiết. Điều cần kiểm tra trước tiên: độ đảo trục chính, tình trạng ổ trục và liệu rung động trục chính có xuất hiện khi đá mài không tiếp xúc với chi tiết không. Điều có thể đáng xem xét tiếp theo: liệu trục chính có được bảo dưỡng gần đây không, liệu tần số rung có khớp với tốc độ trục chính không, và liệu vấn đề xuất hiện trên tất cả các chi tiết hay chỉ một số.

7. Độ ổn định đồ gá và gá kẹp (Từ máy)

Chi tiết không được giữ cứng vững — do mũi tâm mòn, mâm cặp lỏng, lực kẹp không đủ hoặc thanh đỡ mòn trong mài vô tâm — có thể rung trong quá trình mài, tạo ra vết rung có thể bị nhầm là vấn đề đá mài. Điều cần kiểm tra trước tiên: tình trạng gá kẹp, độ thẳng hàng mũi tâm, độ mòn mâm cặp hoặc ống kẹp, và liệu chi tiết có được đỡ cứng vững trong suốt chu kỳ mài không. Điều có thể đáng xem xét tiếp theo: liệu dạng vết rung có thay đổi khi điều chỉnh gá kẹp hoặc khi sử dụng thiết lập đồ gá khác không.

8. Nguồn rung động máy (Từ máy)

Rung động bên ngoài từ thiết bị lân cận, nền móng máy không đủ hoặc các bộ phận máy mòn (dây đai, puli, bơm thủy lực) có thể truyền rung động qua cấu trúc máy đến vùng mài. Điều cần kiểm tra trước tiên: liệu máy có được cách ly đúng cách khỏi các nguồn rung động bên ngoài không và liệu nền móng hoặc lắp đặt có đủ không. Điều có thể đáng xem xét tiếp theo: liệu vết rung có xuất hiện khi thiết bị lân cận được tắt không, liệu máy có các bộ phận truyền động lỏng hoặc mòn không, và liệu tần số rung có khớp với tốc độ của bất kỳ bộ phận máy nào đã biết không.

9. Lắp đặt đá mài trên máy (Từ máy)

Ngay cả đá mài được cân bằng chính xác cũng có thể tạo ra vết rung nếu mặt bích lắp đặt bị mòn, bẩn hoặc siết không đúng cách, hoặc nếu côn trục chính hoặc bề mặt mặt bích bị hỏng. Đây là vấn đề lắp đặt phía máy, không phải vấn đề chất lượng đá mài. Điều cần kiểm tra trước tiên: tình trạng mặt bích, độ sạch bề mặt mặt bích và quy trình siết đúng cách. Điều có thể đáng xem xét tiếp theo: liệu mặt bích có phù hợp với kích thước đá mài không và liệu mũi trục chính hoặc côn có dấu hiệu mòn hoặc hỏng không.

10. Tần số rung động cơ học lặp lại (Từ máy)

Khi vết rung thể hiện tần số đồng nhất không khớp với tốc độ quay đá mài, nguồn có thể là một bộ phận máy quay — động cơ, bơm thủy lực, hệ truyền động dây đai hoặc hệ thống cân bằng — hoạt động ở tốc độ khác. Điều cần kiểm tra trước tiên: đo khoảng cách vết rung trên chi tiết và tính toán tần số. So sánh với tốc độ các bộ phận máy đã biết. Điều có thể đáng xem xét tiếp theo: liệu tần số rung có thay đổi khi thay đổi tốc độ trục chính không (gợi ý nguồn rung cưỡng bức) hay giữ không đổi (gợi ý cộng hưởng cấu trúc hoặc nguồn bên ngoài tần số cố định).

Hướng dẫn lựa chọn

Khi nào sửa đá mài có thể giúp ích — và khi nào có thể không

Sử dụng các mẹo thực tế này để thu hẹp thông số đá phù hợp cho ứng dụng mài của bạn.

Nếu vết rung giảm hoặc được loại bỏ sau khi sửa đá mài và không quay lại trong khoảng thời gian sản xuất bình thường, tình trạng bề mặt đá mài — chai, bám phoi hoặc mòn không đều — có khả năng là yếu tố chính. Duy trì thực hành sửa đá mài hiện tại và theo dõi khoảng thời gian sửa đá mài.

Nếu vết rung cải thiện sau khi sửa đá mài nhưng quay lại nhanh — chỉ sau vài chi tiết — chỉ sửa đá mài không giải quyết được nguyên nhân gốc rễ. Thông số đá mài (độ cứng, độ hạt, cấu trúc hoặc chất kết dính) có thể không phù hợp tốt với điều kiện mài, hoặc rung động máy có thể đang đẩy nhanh xuống cấp bề mặt đá mài. Xem xét cả thông số đá mài và tình trạng máy.

Nếu sửa đá mài giảm vết rung một phần nhưng độ bóng bề mặt vẫn không đạt mục tiêu, kiểm tra xem dụng cụ sửa có bị mòn không, thông số sửa có phù hợp với loại chất kết dính đá mài không, hoặc bề mặt đá mài chưa được mở hoàn toàn trên toàn bộ chiều rộng.

Nếu sửa đá mài hoàn toàn không cải thiện vết rung — hoặc nếu cùng một dạng vệt vẫn tồn tại không thay đổi — vấn đề có khả năng không liên quan đến bề mặt đá mài. Kiểm tra tình trạng trục chính, độ ổn định gá kẹp, rung động máy, lắp đặt đá mài và liệu thông số đá mài có không phù hợp cơ bản với ứng dụng không.

Đối với đá mài CBN và đá mài kim cương, yêu cầu sửa đá mài khác với đá mài thông thường. Phương pháp sửa đá mài, loại dụng cụ và thông số phải phù hợp với hệ chất kết dính. Trong một số trường hợp, nguyên công chỉnh đá có thể cần thiết trước khi sửa đá mài để khôi phục hình dạng và độ đồng tâm của đá mài.

Khi sửa đá mài không thể duy trì mài ổn định không rung qua một ca sản xuất, cung cấp dữ liệu ứng dụng đầy đủ — thông số đá mài, phương pháp sửa đá mài, thông số mài, tình trạng máy và mô tả dạng vết rung — giúp nhà sản xuất đá mài đề xuất liệu điều chỉnh thông số, thay đổi quy trình hay kiểm tra phía máy là hướng tốt hơn.

Trước khi gửi yêu cầu

Thông tin cần cung cấp để báo giá

Cung cấp các chi tiết dưới đây giúp chúng tôi đề xuất thông số đá phù hợp và chuẩn bị báo giá nhà máy chính xác nhanh hơn.

Vật liệu gia công, mác thép và độ cứng (ví dụ: GCr15 HRC 60+/−2; 40Cr HRC 50+/−5; nhôm 6061)

Quy trình mài — mài phẳng, mài tròn (ngoài hoặc trong), mài vô tâm, mài lỗ hoặc mài tạo hình

Kích thước đá mài — đường kính ngoài × đường kính trong/lỗ × độ dày; hoặc model máy để có thể xác minh kích thước

Loại đá mài và hạt mài nếu biết — thông thường (oxit nhôm, cacbua silic), CBN hoặc kim cương; loại chất kết dính, độ hạt và cấp độ cứng nếu có

Mô tả dạng vết rung — đều đặn hay không đều, khoảng cách/tần số nếu đo được, liệu nó ảnh hưởng đến tất cả các chi tiết hay gián đoạn, và vấn đề bắt đầu khi nào

Ảnh bề mặt đá mài — trước và sau khi sửa đá mài nếu có thể — hiển thị tình trạng bề mặt đá mài

Ảnh hoặc video vết rung trên chi tiết, nếu có — hình ảnh vết rung giúp thu hẹp hướng có khả năng

Phương pháp sửa đá mài, loại dụng cụ, bước tiến sửa, chiều sâu và tần suất — và liệu vết rung có cải thiện sau khi sửa đá mài không

Loại dung dịch làm mát, nồng độ, lưu lượng và liệu dung dịch làm mát có đến được vùng mài một cách rõ ràng không

Model máy, tốc độ trục chính (RPM) và bất kỳ bảo dưỡng, sửa chữa hoặc thay đổi gần đây nào đối với thiết lập máy

Số lượng tiêu thụ đá mài hàng tháng hoặc hàng năm ước tính cho kế hoạch sản xuất

Có thể gửi các thông tin này qua biểu mẫu tư vấn hoặc liên hệ WhatsApp để chúng tôi xem xét sơ bộ.

Gửi thông tin mài →

Câu hỏi thường gặp

Câu hỏi thường gặp về vết rung khi mài: làm sao phân biệt do đá mài hay do máy?

Câu trả lời nhanh cho các câu hỏi phổ biến trước khi gửi yêu cầu.

Nguyên nhân gây vết rung khi mài tròn là gì?

Vết rung trong mài tròn có thể bắt nguồn từ các yếu tố liên quan đến đá mài (tình trạng bề mặt đá mài, chai đá mài, bám phoi, mòn không đều, mất cân bằng đá mài, sửa đá mài không đồng nhất hoặc thông số đá mài không phù hợp) hoặc các yếu tố liên quan đến máy (tình trạng ổ trục chính, độ cứng vững gá kẹp, rung động máy, lắp đặt đá mài hoặc nguồn rung động bên ngoài). Dạng vết rung — vệt lặp lại đều đặn, vệt không đều, vệt cải thiện sau khi sửa đá mài hoặc vệt quay lại nhanh — giúp thu hẹp hướng chẩn đoán. Trong nhiều trường hợp, cả yếu tố đá mài và máy đều góp phần, và chúng nên được kiểm tra cùng nhau thay vì giả định một nguyên nhân duy nhất.

Mất cân bằng đá mài có thể gây vết rung khi mài không?

Có. Đá mài không cân bằng có thể tạo ra rung động ở tần số quay của đá mài, tạo ra các vết rung lặp lại đều đặn trên bề mặt chi tiết. Khoảng cách giữa các vệt thường tương ứng với tốc độ quay của đá mài. Cân bằng đá mài nên được kiểm tra như một phần của trình tự chẩn đoán tiêu chuẩn — xác minh cân bằng sau khi lắp đặt, đảm bảo mặt bích sạch sẽ và được siết đúng cách, và xác nhận phương pháp cân bằng phù hợp với kích thước đá mài và tốc độ vận hành. Tuy nhiên, mất cân bằng đá mài không phải là nguyên nhân duy nhất có thể gây ra các vệt rung đều đặn — tình trạng bề mặt đá mài không đồng đều, sửa đá mài không đồng nhất và độ đảo trục chính có thể tạo ra các vệt tương tự.

Sửa đá mài có thể giảm vết rung không?

Sửa đá mài có thể giảm hoặc loại bỏ vết rung khi vết rung liên quan đến tình trạng bề mặt đá mài — chai đá mài, bám phoi, mòn không đều hoặc điểm bất thường trên bề mặt. Một lần sửa đá mài đúng cách loại bỏ lớp bề mặt bị ảnh hưởng, để lộ hạt mài mới và khôi phục độ đồng nhất bề mặt đá mài. Nếu vết rung cải thiện sau khi sửa đá mài và duy trì ổn định trong khoảng thời gian sản xuất bình thường, tình trạng bề mặt đá mài có khả năng là yếu tố chính. Nếu vết rung quay lại nhanh sau khi sửa đá mài, nguyên nhân gốc rễ có thể liên quan đến thông số đá mài, tình trạng máy hoặc thông số mài — và chỉ sửa đá mài sẽ không mang lại giải pháp lâu dài.

Tại sao vết rung quay lại nhanh sau khi sửa đá mài?

Khi vết rung giảm sau khi sửa đá mài nhưng quay lại chỉ sau vài chi tiết, điều này có thể chỉ ra rằng: (1) thông số đá mài — cấp độ cứng, độ hạt hoặc loại chất kết dính — không phù hợp tốt với điều kiện mài, khiến bề mặt đá mài xuống cấp nhanh hơn dự kiến; (2) rung động máy đang đẩy nhanh xuống cấp bề mặt đá mài; (3) thông số sửa đá mài không phù hợp với loại chất kết dính đá mài, khiến bề mặt đá mài ở tình trạng xuống cấp nhanh; hoặc (4) thông số mài (tốc độ, bước tiến, chiều sâu cắt) nằm ngoài phạm vi mà thông số đá mài có thể hỗ trợ ổn định. Xem xét thông số đá mài cùng với tình trạng máy và thông số mài — không chỉ thực hành sửa đá mài.

Dung dịch làm mát có thể ảnh hưởng đến vết rung khi mài không?

Có. Cấp dung dịch làm mát không đồng nhất, không đủ hoặc không đến được vùng mài có thể góp phần gây vết rung theo nhiều cách: giãn nở nhiệt của chi tiết do làm mát không đủ có thể thay đổi điều kiện tiếp xúc mài trong chu kỳ; bôi trơn kém có thể tăng ma sát và xu hướng rung; và xả phoi không đủ có thể dẫn đến bám phoi đá mài, tạo ra cắt không đều và vết bề mặt. Kiểm tra xem dòng dung dịch làm mát có hướng vào vùng mài không, lưu lượng và áp suất có đủ không, vị trí vòi phun có chính xác không, và dung dịch làm mát có sạch và ở nồng độ phù hợp không. Vết rung liên quan đến dung dịch làm mát thường xuất hiện gián đoạn hoặc thay đổi theo điều kiện chu kỳ mài.

Làm sao để biết vết rung đến từ đá mài hay từ máy?

Không có một thử nghiệm duy nhất nào hoạt động cho mọi trường hợp, nhưng một số quan sát có thể giúp thu hẹp hướng: (1) Nếu vết rung cải thiện sau khi sửa đá mài và duy trì ổn định, tình trạng bề mặt đá mài có khả năng là yếu tố chính. (2) Nếu vết rung quay lại nhanh sau khi sửa đá mài hoặc hoàn toàn không cải thiện, kiểm tra tình trạng máy tiếp theo. (3) Nếu khoảng cách vết rung khớp với tần số quay đá mài, kiểm tra bề mặt đá mài, cân bằng và sửa đá mài. (4) Nếu khoảng cách vết rung không khớp với tốc độ đá mài, kiểm tra trục chính, gá kẹp và nguồn rung động máy. (5) Nếu cùng một đá mài tạo ra vết rung trên máy này nhưng không trên máy khác, vấn đề có khả năng liên quan đến máy. (6) Nếu vết rung bắt đầu sau khi thay đá mài, so sánh thông số đá mài mới và kiểm tra lắp đặt và cân bằng.

Khi nào tôi nên xem xét thay đá mài?

Thay đá mài nên được xem xét sau khi tình trạng bề mặt đá mài, thực hành sửa đá mài, cân bằng đá mài, lắp đặt và tình trạng máy đã được xem xét — và bằng chứng chỉ về thông số đá mài là yếu tố góp phần có khả năng. Nếu đá mài bị mòn cấu trúc, đã mất biên dạng vượt quá khả năng phục hồi của sửa đá mài, hoặc nếu xem xét thông số chỉ ra rằng loại hạt mài, chất kết dính, độ hạt, cấp độ cứng hoặc cấu trúc khác sẽ phù hợp hơn với ứng dụng, thì thay đá mài là phù hợp. Nếu thông số đá mài hiện tại phù hợp nhưng rung động máy, tình trạng trục chính hoặc độ ổn định gá kẹp là yếu tố chính, thay đá mài không có khả năng giải quyết được vết rung. Cung cấp thông số đá mài hiện tại, chi tiết gia công, thông tin máy và mô tả dạng vết rung giúp nhà sản xuất đề xuất hướng thay thế phù hợp.

Cùng một đá mài có thể tạo ra vết rung trên máy này nhưng không trên máy khác không?

Có. Một đá mài hoạt động không rung trên máy này có thể tạo ra vết rung trên máy khác — ngay cả khi mài cùng một vật liệu gia công. Điều này là do độ cứng vững máy, tình trạng trục chính, độ mòn ổ trục, thiết lập gá kẹp, cấp dung dịch làm mát và cách ly rung động khác nhau giữa các máy. Nếu một đá mài tạo ra vết rung trên một máy nhưng chạy mượt trên máy khác, vấn đề có khả năng liên quan đến máy hơn là liên quan đến đá mài. So sánh này là một trong những kiểm tra chẩn đoán hữu ích nhất khi có nhiều máy. Thông số đá mài hoạt động trên máy mài tròn CNC cứng vững có thể cần điều chỉnh cho máy nhẹ hơn hoặc cũ hơn với các đặc tính động học khác.

Sự khác biệt giữa vết rung khi mài và độ nhám bề mặt thông thường là gì?

Vết rung khi mài tạo ra một dạng có thể nhận biết được — các đường, sóng hoặc vệt rung động lặp lại đều đặn thể hiện tính chu kỳ và thường có thể liên kết với một tần số cụ thể (vòng quay đá mài, tốc độ trục chính hoặc một bộ phận quay khác). Độ nhám bề mặt thông thường từ độ hạt hoặc tình trạng sửa đá mài không phù hợp có xu hướng ngẫu nhiên hơn và đồng nhất trên toàn bộ bề mặt, không có tính chu kỳ rõ rệt của vết rung. Vết rung cũng thường tạo ra tiếng ồn hoặc rung động nghe được trong quá trình mài, trong khi độ nhám bề mặt thông thường thì không. Nếu các vệt có khoảng cách đo được khớp với một tốc độ quay đã biết trong hệ thống mài, đó có khả năng là vết rung chứ không phải vấn đề độ nhám chung.

Cần cung cấp thông tin gì để được tư vấn về vết rung khi mài?

Để nhận được đánh giá ứng dụng tập trung cho vết rung khi mài, hãy cung cấp: vật liệu gia công và độ cứng; quy trình mài; kích thước đá mài và thông số nếu biết; mô tả dạng vết rung (đều đặn hay không đều, khoảng cách nếu đo được, bắt đầu khi nào, có ảnh hưởng đến tất cả các chi tiết không); ảnh bề mặt đá mài trước và sau khi sửa đá mài; ảnh hoặc video vết rung trên chi tiết nếu có; phương pháp sửa đá mài, loại dụng cụ và tần suất — và liệu vết rung có cải thiện sau khi sửa đá mài không; loại dung dịch làm mát và cách cấp; model máy và tốc độ trục chính; và bất kỳ bảo dưỡng hoặc thay đổi gần đây nào. Dữ liệu ứng dụng đầy đủ giúp nhà sản xuất đá mài đánh giá xem vết rung có khả năng liên quan đến đá mài, đến máy hay cả hai.
